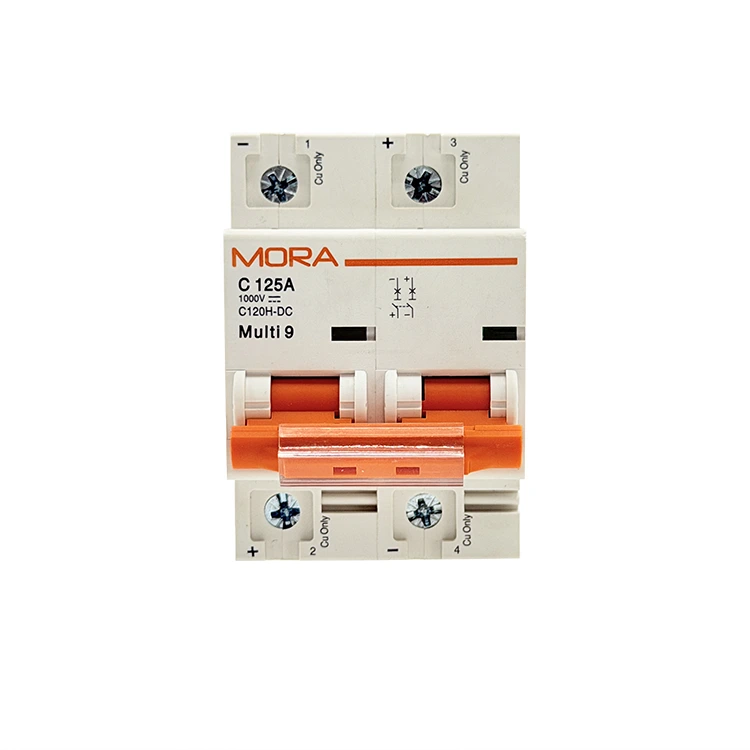

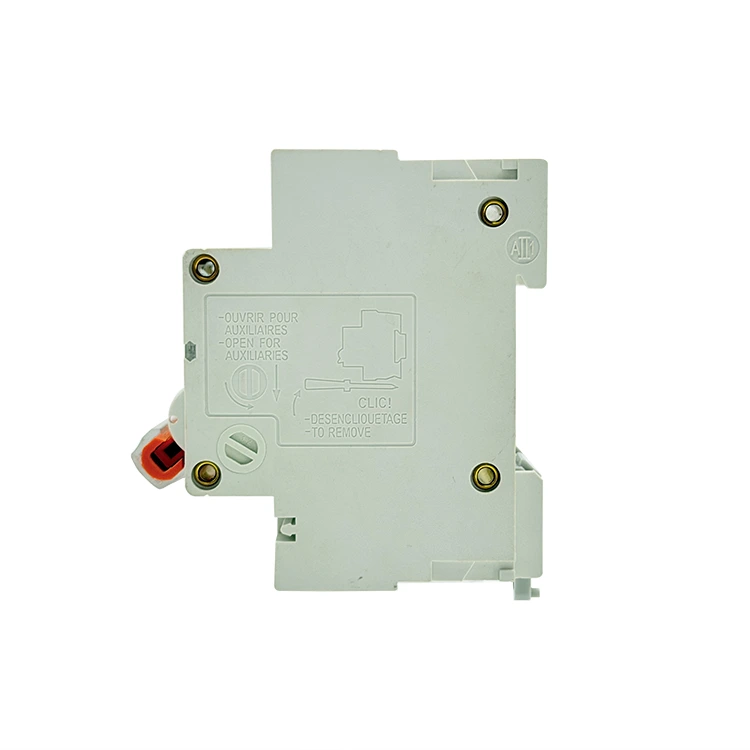

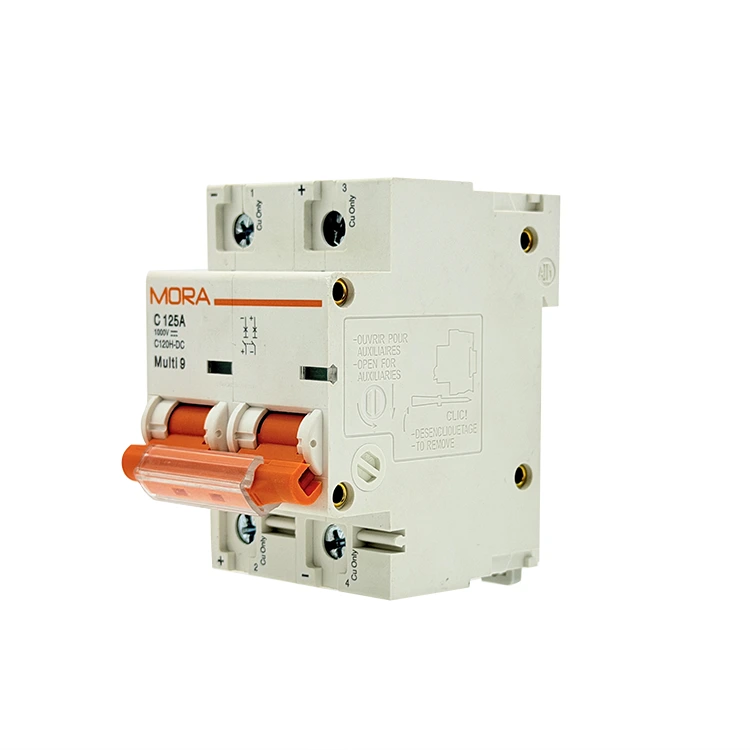

NC Series 2P DC miniatür dövrə açarı

Çində yerləşən qabaqcıl NC Series 2P DC Miniatür Devre Açıcı fabriki olaraq PUGAO (Mora) gücləndirilmiş qırılma qabiliyyətinə və sadələşdirilmiş modul çərçivəyə malik yüksək performanslı iki qütblü qoruyucu açarlar istehsal edir. Hər bir bölmə kritik telekommunikasiya, enerji saxlama və kommersiya günəş infrastrukturunu qorumaq üçün avtomatlaşdırılmış nöqtə qaynaqından və optimallaşdırılmış ikili daimi maqnitli qövs ötürücülərindən istifadə edir.

NC seriyasını standart DC kəsicilərdən nə ilə fərqləndirir?

Sənaye DC şəbəkələri daha yüksək enerji sıxlığına və daha sıx kabinet konfiqurasiyalarına doğru irəliləyərək sürətlə inkişaf edir. Ənənəvi yaşayış səviyyəli açarları kiçildildikdə istilik yayılmasını güzəştə getsə də, NC Series 2P DC Miniatür Devre Açıcısı yüksək etibarlılıqlı kommersiya əməliyyatları üçün açıq şəkildə qurulmuş yenidən işlənmiş daxili struktur arxitekturasına malikdir.

İki qütblü fiziki izolyasiyanı yerə qənaət edən modul şassiyə inteqrasiya edərək, NC seriyası, lokallaşdırılmış izləmə nasazlıqlarının qarşısını almaq üçün daxili sürüşmə məsafələrini (iki keçirici hissə arasında izolyasiya materialının səthi boyunca ən qısa yol) genişləndirərkən, paylama lövhələrinin içərisində üzlük daşınmaz əmlakını minimuma endirir.

Yüksək Sıxlıqlı Günəş Kombinator Qovşaqları

Müasir günəş qurğuları daha kiçik xarici korpuslara daha çox simli giriş yerləşdirmək üçün kompakt komponentlər tələb edir. NC seriyası yan-yana ventilyasiyadan ödün vermədən kompakt korpus profili daxilində 600V DC siminin həm müsbət, həm də mənfi qayıdış relslərini idarə edərək təmiz yan-yana massiv qruplaşmasına imkan verir.

Mərkəzləşdirilmiş Telekom Batareya Bankları

Stabilləşdirilmiş aşağı-orta gərginlikli batareya ehtiyat nüsxələri ilə işləyən kommunikasiya sistemləri ilə, bütün rəfi yerə qoymadan nasazlığı aradan qaldırmaq çox vacibdir. Bu miniatür elektrik açarı, bitişik əməliyyatlar canlı qalarkən, tək batareya simlərini və ya doldurma modullarını dərhal təcrid edərək, müstəqil filial dövrəsinin qorunmasını təmin edir.

Material Xüsusiyyətləri

Aşağıdakı mühəndislik matrisi avtomatlaşdırılmış fabrik sınaq xətlərimizdə təsdiqlənmiş əsas əməliyyat parametrlərini əks etdirir:

NC Series 10kA qırılma qabiliyyətinə necə nail olur?

1. İkili Qüvvətli Maqnetik Partlayış Kanalları

600V DC-ə qədər yüksək gərginliklərdə elektrik qövsünün çəkilməsi asanlıqla standart elektron açar kontaktlarını tamamilə əridən davamlı qövs plazma hadisəsinə çevrilə bilər. NC Series 2P DC miniatür dövrə açarı hər kontakt yolunun hər iki tərəfində quraşdırılmış ikiqat yüksək güclü daimi maqnitlərlə bununla mübarizə aparır. Kontaktlar bir-birindən ayrıldıqda, bu maqnitlər qövsü ani olaraq uzanan istiqamətli bir maqnit sahəsi yaradır, onu gümüş yastıqlardan çıxarır və onu 4,5 millisaniyə ərzində parçalanaraq soyudulduğu ağır 11 boşqablı polad qövs kanalına üfürür.

2. Yüksək Sürətli Mexanik Trip Çapraz Bağlantı

Müsbət və mənfi relslərin iki fərqli qütb arasında bölünməsi hər iki yolun eyni vaxtda açılması deməkdir. NC Series hər iki mexaniki mexanizmi bir-birinə bağlayan daxili çarpaz keçid çubuğundan istifadə edir. Müsbət tərəfdə həddindən artıq cərəyan nasazlığı baş verərsə, daxili çubuq mexaniki olaraq mənfi qütbü eyni anda aşır, tam qalvanik izolyasiyanı təmin edir və təhlükəli gərginliyin geri qaytarılmasının qarşısını alır.

3. Avtomatlaşdırılmış Lazer Spot Qaynaq və Kalibrləmə

Komponentlərin əl ilə yığılması iki dirək arasında qeyri-bərabər daxili müqavimətə səbəb ola biləcək struktur dəyişiklikləri təqdim edir. PUGAO (Mora) tam avtomatlaşdırılmış mikro qırıcı istehsal xəttində NC seriyasını istehsal etməklə bu insan dəyişənini aradan qaldırır. Qabaqcıl lazer nöqtəli qaynaq maşınları mis şuntları, bimetalları və maqnit rulonlarını dəqiq həndəsi düzləşdirməyə bağlayır, balanslaşdırılmış daxili müqavimətləri və hər bir istehsal lotunda uyğun hərəkət əyrilərini təmin edir.

Sahə Quraşdırma Protokolu

1. Sıfır gərginliyi yoxlayın:Döngəni enerjisizləşdirin. Bütün yuxarı axın günəş ayırıcı açarlarını və ya batareya izolyasiya keçidlərini açın. Telləri terminal portlarına daxil etməzdən əvvəl həm müsbət, həm də mənfi daxil olan kabelləri yoxlamaq üçün rəqəmsal multimetrdən istifadə edin, 0V-nin mövcud olduğunu təsdiqləyin.

2. DIN relsinə yapışdırın:Dəmir yolu əlavəsi. NC Series çərçivəsinin yuxarı arxa mötərizəsini standart 35 mm DIN relsinə bağlayın. Yaylı plastik sürüşmə relsə möhkəm oturana qədər korpusun aşağı kənarına möhkəm basdırın.

3. Qütblülük Markerlərini hizalayın:Polarite uyğunluğu. NC Series 2P DC miniatür dövrə açarının ön üzündə möhürlənmiş (+) və (-) simvollarını nəzərdən keçirin. Daxil olan müsbət kabelinizi 1-ci Qütbün yuxarı hissəsinə (müsbət işarələnmiş) və daxil olan mənfi kabelinizi Qütb 2-nin yuxarı hissəsinə (mənfi işarələnmiş) qoşun. Xəbərdarlıq: Bu quruluşun tərsinə çevrilməsi daxili maqnitlərin qövsü soyutma kanallarına itələməsinin qarşısını alır.

4. Fırlanma momenti terminal vintləri:Təhlükəsiz Bağlantı. Təmiz soyulmuş mis məftil özəklərini tam dişli tunel sıxaclarına daxil edin. Kalibrlənmiş bir tornavida istifadə edərək, terminal vintlərini 2,0-2,5 Nm-ə qədər sıxın. Boş klemens birləşmələri vaxtından əvvəl termal söndürməyə səbəb olan lokallaşdırılmış istilik yaradır.

Tətbiq haqqında tez-tez verilən suallar

NC Series 10kA kəsmə qabiliyyətini batareya sistemləri üçün standart 6kA alternativlərdən daha təhlükəsiz edən nədir?

Batareya bankları birbaşa nasazlıq zamanı millisaniyələr ərzində kütləvi qısaqapanma cərəyanları verə bilər. Yalnız 6kA üçün qiymətləndirilən kəsici, nasazlıq enerjisi mexaniki həddi aşarsa, kontakt qaynağı və ya korpusun qırılması ilə üzləşə bilər. NC Series 2P DC Miniatür Devre Açıcısının təkmilləşdirilmiş 10kA reytinqi açar korpusunu məhv etmədən və ya yaxınlıqdakı komponentlərə zərər vermədən bu ciddi, yüksək enerjili batareya qısaqapanmasını təhlükəsiz şəkildə aradan qaldırmağı təmin edir.

NC Series 2P açarı daha yüksək DC gərginliklərini idarə etmək üçün bir sıra dövrəyə qoşula bilərmi?

Bəli. Sisteminizin gərginliyi tək qütbün reytinqini keçərsə, siz müsbət keçiricini ardıcıl olaraq hər iki qütbdən keçirə bilərsiniz (1-ci qütbün yuxarı hissəsinə daxil olmaq, 1-ci qütbün altından 2-ci qütbün yuxarısına tullanmaq və 2-ci qütbün altından çıxmaq). Bu, ümumi gərginliyi iki ayrı qövs kamerasına bölərək açara daha yüksək ümumi gərginlikləri təhlükəsiz idarə etməyə imkan verir.

Dizayn mühəndisləri möhürlənmiş açıq qapaqlar içərisində yüksək mühit istiliyini necə hesablamalıdırlar?

Daxili bimetalik zolaqlar zavod standartı 30°C-də kalibrlənir. Mühit istiliyinin və birbaşa günəş işığının daxili temperaturu 55°C-ə qədər yüksəltdiyi havalandırılmamış açıq kombinator qutusuna quraşdırıldıqda, bimetal elementlər əvvəlcədən genişlənir. Bu, faktiki termal səfər nöqtəsini nominal cərəyanın təxminən 83% -dən 85% -ə qədər azaldır. Narahatlığın qarşısını almaq üçün mühəndislər ya passiv soyuducu panjurları birləşdirməlidirlər, ya da standart termal azalma cədvəllərini tətbiq etməklə açarın reytinqini artırmalıdırlar.
