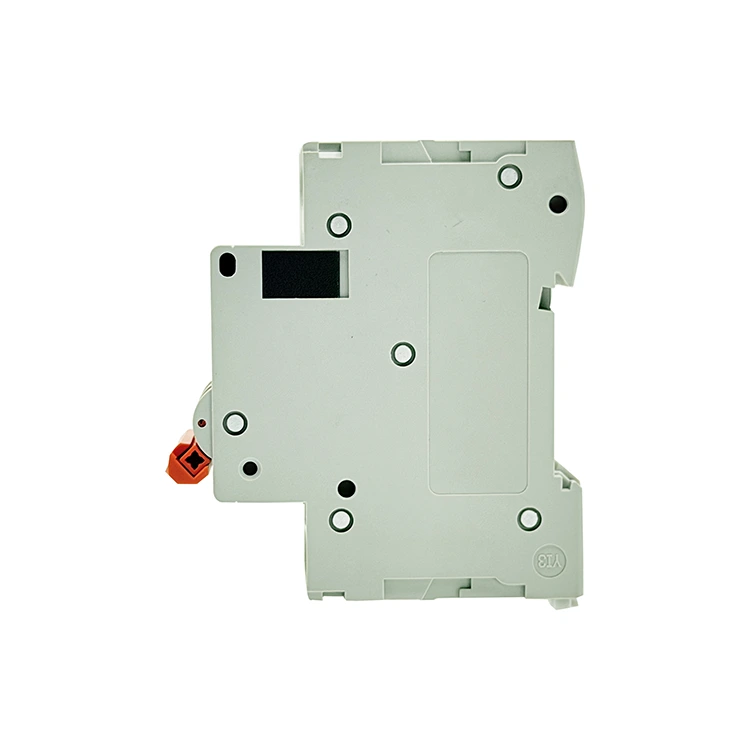

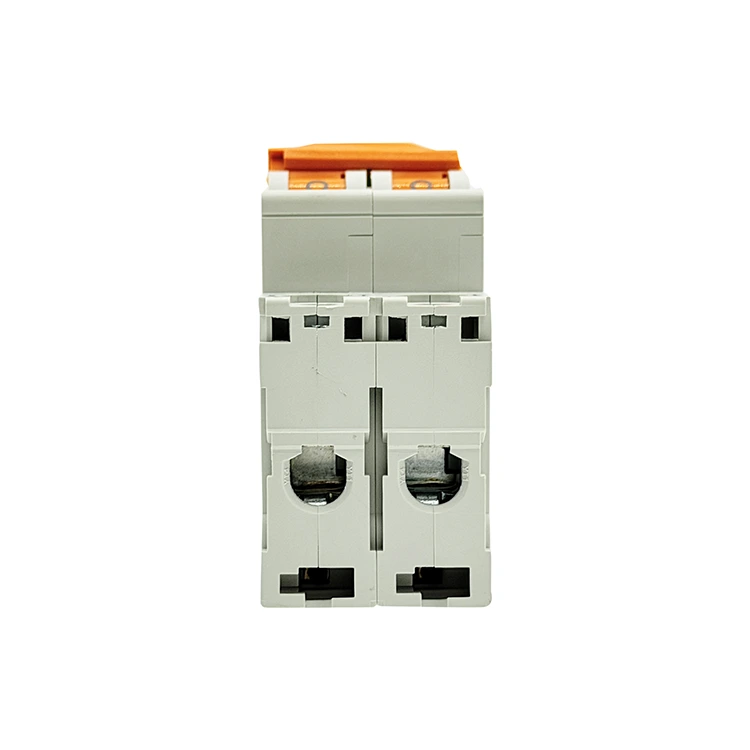

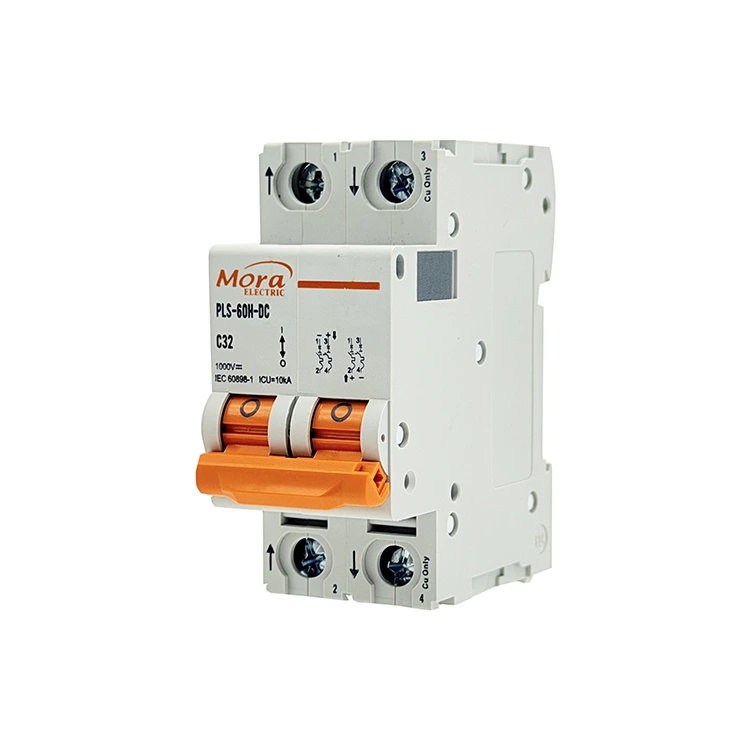

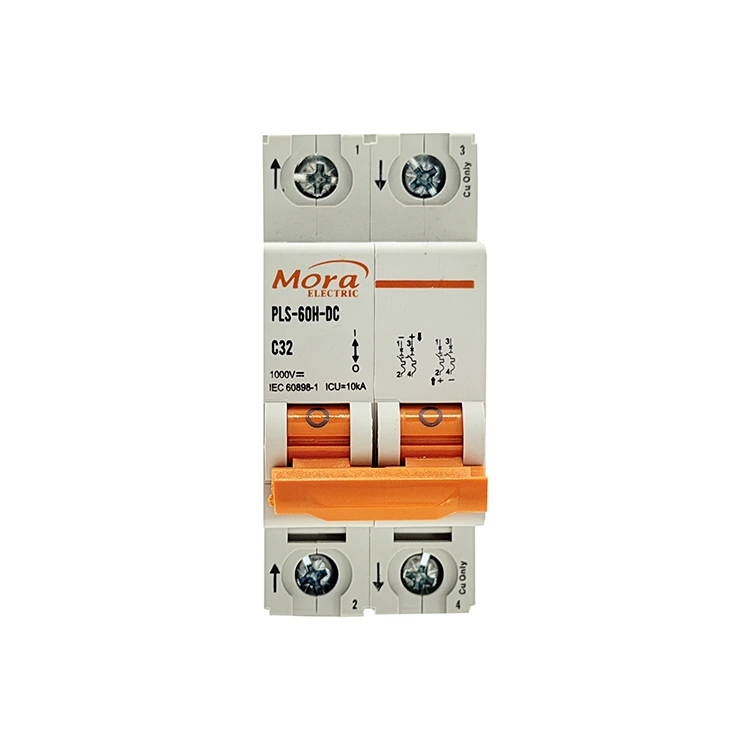

C65 2 Qütblü DC dövrə açarı

Çində yerləşən etibarlı C65 2 Pole DC Circuit Breaker fabriki olaraq PUGAO (Mora) həm müsbət, həm də mənfi xətləri eyni vaxtda qırmaq üçün nəzərdə tutulmuş çox qütblü aşağı gərginlikli açarlar istehsal edir; bu 2P istilik-maqnit açarı tələbkar telekommunikasiya və fotovoltaik tələbləri idarə etmək üçün avtomatlaşdırılmış nöqtə qaynaqına və yüksək tutumlu ikili maqnit qövs kameralarına əsaslanır.

Texniki Tərif

C65 2 Qütblü DC Circuit Breaker 500V-ə qədər yüksək gərginlikli birbaşa cərəyan (DC) dövrələrini idarə etmək və kəsmək üçün qurulmuş inteqrasiya edilmiş elektromexaniki təhlükəsizlik cihazıdır. Tək qütblü alternativlər xəttin yalnız bir tərəfini kəsdiyi halda, 2 qütblü konfiqurasiya həm müsbət, həm də mənfi keçiriciləri eyni vaxtda idarə edir. Bu ikili xətt kəsilməsi tam qalvanik izolyasiyanı təmin edir və əsassız üzən şəbəkələr üçün çox vacibdir.

Bizim 2P miniatür elektron açarımız iki müstəqil dirəyi daxili ümumi açma mexanizmi ilə birləşdirir. Qütblərdən hər hansı biri nasazlıq aşkar edərsə, hər iki xətt anında açılır və gərginliyin qalan keçirici vasitəsilə geri qidalanmasının qarşısını alır.

500V Üzən Günəş PV Massivləri

İnverterin səmərəliliyini artırmaq üçün sistem gərginliyinin artırıldığı günəş massivlərində mənfi xəttin torpaqlanması çox vaxt praktiki deyil. C65 2 Qütblü DC Circuit Breaker PV simlinin müsbət və mənfi çıxışlarına qoşulmuşdur. Hər iki qütbü təcrid etməklə, gündüz texniki xidmət dövrələri zamanı potensial zərbə təhlükələrini tamamilə aradan qaldırır.

Yüksək Tutumlu Akkumulyator Enerji Saxlama Sistemləri

Sənaye batareya bankları və şəbəkədənkənar günəş enerjisi saxlama konfiqurasiyaları tez-tez 120V-dən 400V-a qədər DC quraşdırmalarında işləyir. Bir qütblü cihaz bu sxemlərdə ikiqat torpaq xətasını təhlükəsiz şəkildə aradan qaldıra bilməz. Bu 2 qütblü sistemin tətbiqi batareya korpusunun istənilən yerində qısa qapanmaların təmiz, hərtərəfli bağlanmasına səbəb olmasını təmin edir.

Elektrikli Avtomobilin Sürətli Doldurulması İnfrastrukturları

Kommersiya sürətli şarj stansiyaları enerjini avtomobil akkumulyatorlarına ötürmək üçün yüksək gərginlikli DC yollarından istifadə edir. Bu elektrik açarı daxili rektifikator alt-dövrəsi ilə ilkin paylama kabeli arasında yerli izolyasiya yoxlama məntəqəsi rolunu oynayır və xidmət texniklərinə bütün elektrik xətlərini bir anda kəsmək üçün mexaniki üsul verir.

Texniki Spesifikasiyalar

Aşağıda sadalanan performans məhdudiyyətləri və xammallar istehsal mərtəbəmizdə avtomatlaşdırılmış sınaq dəzgahları vasitəsilə yoxlanılır:

C65 2 Qütblü DC dövrə açarının texniki üstünlükləri

1. İki Qütblü Sinxron Səyahət Bağlantısı

Bir relsdə yüksək gərginlikli qısaqapanma baş verdikdə, asimmetrik gərginlik sıçrayışı çeviricilərinizə və ya məlumat serverlərinizə zərər verə bilər. Bizim C65 2 Pole DC Circuit Breaker hər iki daxili dirəyi birləşdirən daxili mexaniki açma çubuğuna malikdir. Qısaqapanma yalnız müsbət relsdə baş versə belə, daxili əlaqə mexaniki olaraq hər iki qütbü 5 millisaniyə ərzində açmağa məcbur edir və potensial təhlükə vektorlarını bütün alt dövrədən kənarlaşdırır.

2. Seriyaya qoşulmuş daimi maqnit qövsünün söndürülməsi

Daha yüksək DC gərginlikləri kontaktlar ayrıldıqda daha uzun, daha sıx elektrik qövsləri yaradır. Buna qarşı çıxmaq üçün 2P açarımız cari yolu ardıcıl olaraq iki fərqli qövs kamerasından keçir. Hər bir kamerada qövsü uzatmaq və onu iki ayrı 9 lövhəli polad soyutma şəbəkəsinə itələmək üçün elektromaqnit qüvvəsindən istifadə edən daxili daimi maqnitlər var. Bu iki kameralı dizayn qövs gərginliyini bölərək 500V DC enerjisini bir qütblü sxemdən daha sürətli söndürür.

3. Avtomatlaşdırılmış istehsal və ardıcıl kalibrləmə

Daxili montajdakı dəyişikliklər səyahət hadisəsi zamanı bir dirəyin digərindən geri qalmasına səbəb ola bilər ki, bu da keçid xətlərində balanssızlıq yaradır. PUGAO (Mora) miniatür açarlarımız üçün tam avtomatlaşdırılmış istehsal xəttindən istifadə etməklə bu insan dəyişənini aradan qaldırır. Zımbalama, ləkə qaynağı və daxili komponentlərin yerləşdirilməsi hər iki qütb arasında eyni daxili müqaviməti və sinxron mexaniki vaxtı təmin edən avtomatlaşdırılmış maşınlar tərəfindən idarə olunur.

Ümumi Diaqnostik Sahə Həlləri

• Elektrik açarı 'ON' vəziyyətinə keçdikdə dərhal işə düşür Kök Səbəb: Aşağı axındakı müsbət və mənfi paylayıcı naqillər arasında birbaşa ölü qısaqapanma var və ya əsassız sistemdə torpaqlama nasazlığı baş verib. Həll yolu: açarı təcrid edin. Qısaldılmış keçiriciləri və ya qırıq izolyasiya gödəkçələrini tapmaq üçün aşağı axın naqillərində izolyasiya müqaviməti test cihazından (meqahmmetr) istifadə edin. Ümumi fasiləsiz cərəyanın nominaldan artıq olmadığından əmin olun.

• Bir terminal portunda lokallaşdırılmış ərimə və ya yanma görünür Əsas Səbəb: Quraşdırma zamanı terminal vidası tövsiyə olunan fırlanma momentinə qədər bərkidilmədi və ya uyğun olmayan naqil ölçüləri mis tellərin boşalmasına səbəb oldu. Həll yolu: Yanmış və ya oksidləşmiş kabel uclarını kəsin. İzolyasiyanı yenidən soyun, təmiz naqil özəyini tam olaraq tunel tipli terminal sıxacına daxil edin və vidayı 2,5 Nm-ə qədər fırlanma anı üçün kalibrlənmiş alətdən istifadə edin.

Texniki Tez-tez verilən suallar

Nə üçün 500V DC sistemi iki tək qütblü açarı yan-yana çəkməkdənsə, 2 qütblü açardan istifadə etməlidir?

Müstəqil tək qütblü açarların daxili mexaniki əlaqəsi yoxdur. Bir nasazlıq baş verərsə, bir kəsici digərindən əvvəl milli saniyənin bir hissəsini aça bilər və ya biri tamamilə sıradan çıxa bilər. Bu, əks relsin tam enerjili olmasına və sistemə geri qidalanma gərginliyinə səbəb olur, xidmət personalı üçün təhlükə yaradır və avadanlıqların zədələnməsinə səbəb olur.

Gələn müsbət və mənfi xətlər çarpaz tel ilə bağlanarsa, ikili qövs kameralarının içərisində nə baş verir?

Çarpaz naqillər daxili komponentlər vasitəsilə cərəyan dövrəsinin istiqamətini dəyişir. Kontaktlar qırıldıqda, daxili daimi maqnitlər elektrik qövsünü polad soyutma şəbəkələrinə itələmək əvəzinə mexaniki bağlama mexanizmlərinə doğru aşağıya çəkəcək. Tutulmuş qövs daxili komponentləri və PA66 xarici korpusunu sürətlə əridəcək.

Xarici günəş kombinatoru korpuslarının içərisində yüksək mühit istiliyi bu 2 qütblü cihazın işinə necə təsir edir?

Bimetalik termal yüklənmə elementlərimiz standart 30°C baza səviyyəsinə uyğunlaşdırılıb. Əgər qutunun zəif ventilyasiyası ətraf mühitin istiliyi ilə birlikdə daxili temperaturu 55°C-ə qədər itələyirsə, C65 2 Qütblü DC Circuit Breaker daxilindəki daxili elementlər vaxtından əvvəl genişlənir. Bu, effektiv termal səfər həddini onun nominal lövhə dəyərinin təxminən 83%-nə qədər dəyişir ki, bu da ya aktiv ventilyasiya, ya da hədəf yükün azaldılmasını tələb edir.
