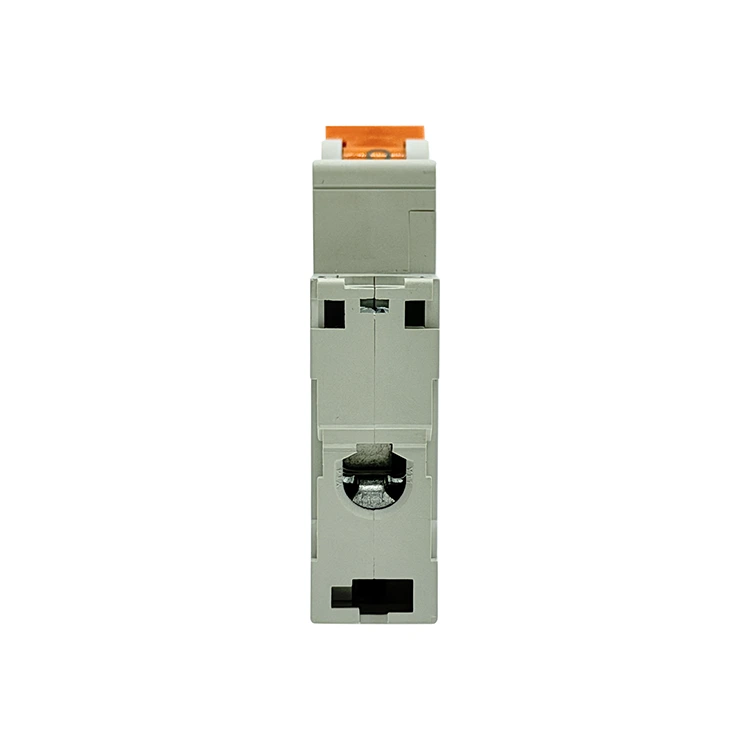

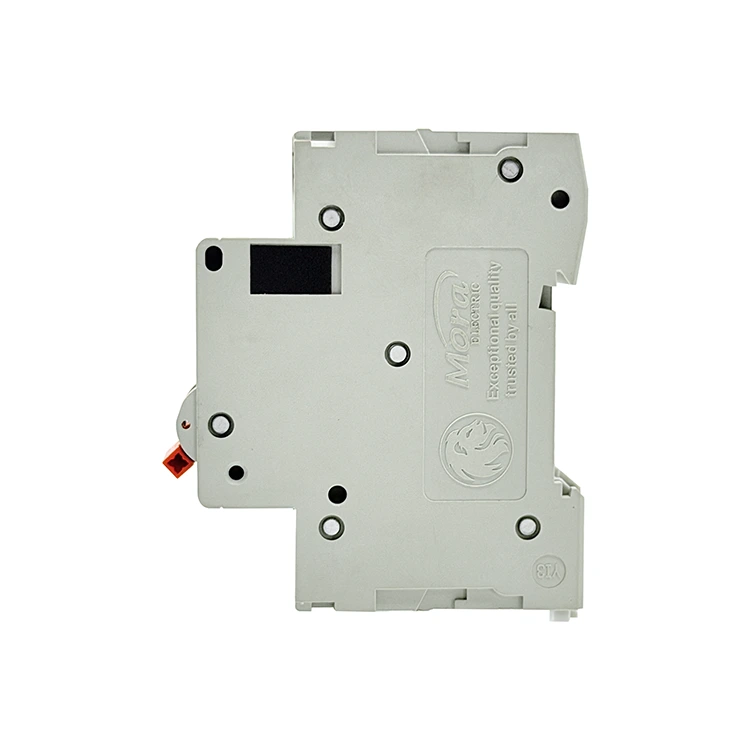

C65 1 Qütblü DC dövrə açarı

PUGAO (marka: Mora) Çində xüsusi C65 1 Qütblü DC Circuit Breaker fabriki kimi fəaliyyət göstərir və xüsusi olaraq DC tətbiqləri üçün hazırlanmış ağır yüklü tək qütblü açarları təmin edir; 1P istilik-maqnit açarımız günəş enerjisi tellərində və telekommunikasiya şəbəkələrində kontakt yanmasını aradan qaldırmaq üçün daimi maqnit qövs söndürmə sisteminə malikdir.

Texniki Tərif və Praktik Tətbiqlər

C65 1 Pole DC Circuit Breaker bir fazalı DC elektrik dövrələrini qorumaq üçün nəzərdə tutulmuş mexaniki açardır. Alternativ cərəyan (AC) xətlərindən fərqli olaraq, bir DC cərəyanı dövrəsində təbii sıfır keçid nöqtəsi yoxdur. Kontaktlar yük altında açıldıqda, yaranan elektrik qövsü davamlı və yüksək sabitdir.

Bizim tək qütblü açarımız sabit cərəyan dövrəsinin müsbət relsini təcrid edir, nasazlıqları sistem boyu termal zədələnmədən əvvəl qırmaq üçün hədəflənmiş mexaniki qüvvə və maqnit sürətindən istifadə edir.

Günəş Fotovoltaik Sistemləri

Yaşayış və kommersiya günəş massivlərində fərdi panel sətirləri davamlı DC gərginlikləri çıxarır. Bu elektrik açarı çıxış qatında (12V-dən 250V DC-ə qədər) birləşdirici qutular içərisində quraşdırılır. O, ayrı-ayrı simləri təcrid edir, əks cərəyan nasazlıqlarının və ya naqil şortlarının günəş massivi boyunca yayılmasının qarşısını alır.

Telekommunikasiya Məlumat Mərkəzləri və UPS Sistemləri

Müasir rabitə avadanlıqları 48V-dən 110V-dək DC batareya ehtiyat sistemlərində işləyir. C65 1 Qütblü DC Circuit Breaker fərdi avadanlıq rəfləri üçün məqsədyönlü qorunma təmin edir, bitişik şəbəkə sistemlərinin enerjisini kəsmədən lokal komponentlərin nasazlıqlarını təcrid edir.

Sənaye avtomatlaşdırılması

Lokallaşdırılmış sənaye DC idarəetmə dövrələri, materialların idarə edilməsi sistemləri və daxili elektrik avtomobil akkumulyatorunun idarəetmə sxemləri, doldurma modulları və əsas akkumulyator anbarı arasında fərqli, təhlükəsiz şəkildə təcrid olunmuş enerji zonaları yaratmaq üçün tək qütblü açarlardan istifadə edir.

Texniki Spesifikasiyalar

Aşağıdakı matris keyfiyyətə nəzarət test stendlərimizdə təsdiqlənmiş standartlaşdırılmış əməliyyat limitlərini və material kompozisiyalarını təsvir edir:

Əsas Texniki Üstünlüklər

1. 5-Millisaniyə Maqnit Qövs Söndürmə

Doğrudan cərəyan qövsləri yoxlanılmadıqda mis kontaktlarını saniyənin bir hissəsi ərzində məhv edə bilər. Bunu həll etmək üçün C65 1 Pole DC Circuit Breaker iki daxili daimi maqnitdən ibarətdir. Bir nasazlıq baş verdikdə və kontaktlar ayrıldıqda, maqnit sahəsi qövsü təmas səthlərindən uzaqlaşdırmağa məcbur edir və onu 9 boşqablı polad soyutma şəbəkəsinə aparır. Şəbəkə təmas səthlərində aşınmanı minimuma endirməklə qövsü 5 millisaniyə ərzində parçalayır, soyuyur və söndürür.

2. Yüksək Dəqiqlikli Bimetalik Aşırı Yükə Nəzarət

Davamlı həddindən artıq yüklənmələr tel izolyasiyasını tədricən pisləşdirir və ciddi yanğın təhlükəsi yaradır. PUGAO (Mora) fərqli istilik genişlənmə dərəcələrinə malik iki birləşdirilmiş metaldan ibarət kalibrlənmiş bimetalik zolaqlardan istifadə edir. Davamlı həddindən artıq cərəyan zolağı qızdırır, onun proqnozlaşdırılan şəkildə əyilməsinə və sürüşmə qolunu işə salmasına səbəb olur. Bu mexaniki quraşdırma, həqiqi həddindən artıq yüklənmələr zamanı etibarlı izolyasiyanı təmin edərkən, qısa başlanğıc sıçrayışlarının səbəb olduğu yanlış səfərlərin qarşısını alır.

3. Avtomatlaşdırılmış ləkə qaynağı

Əl ilə daxili montaj, dəyişən əlaqə müqavimətlərinə və uyğun olmayan səfər nöqtələrinə səbəb ola bilər. Bizim istehsal müəssisəmiz avtomatlaşdırılmış nöqtə qaynaq qurğuları ilə təchiz olunmuş avtomatlaşdırılmış montaj xəttindən istifadə edir. Daxili mis şuntları və işə salma mexanizmlərini dəqiq mövqelərə yerləşdirməklə biz bütün istehsal dövrlərində vahid daxili müqaviməti təmin edərək, paylayıcı şkafların içərisində lokallaşdırılmış həddindən artıq istiləşmənin qarşısını alırıq.

Sahənin quraşdırılması

1. Güc Mənbəsini təcrid edin:Təhlükəsizlik Quraşdırması. Əsas günəş enerjisi ayırma açarını və ya batareya izolyasiyası qoruyucu blokunu yuxarıya açın. C65 1 Pole DC Circuit Breaker aparatını quraşdırmadan əvvəl daxil olan xəttdə 0V olduğunu yoxlamaq üçün kalibrlənmiş rəqəmsal multimetrdən istifadə edin.

2. DIN relsinə bərkidin:Qapalı Quraşdırma. Qırıcının əsasını standart 35 mm DIN relsinə yapışdırın. Həm yuxarı, həm də aşağı yay yüklü saxlama kliplərinin möhkəm şəkildə yerində bağlandığından əmin olun, keçid tutacaqını işləyərkən hərəkətə mane olun.

3. Qütblük Göstəricilərini Hizalayın:Kritik addım. DC açarları istiqamətlidir. Terminal portlarına bitişik möhürlənmiş (+) və (-) göstəriciləri tapın. Müsbət gələn təchizatı teli təyin edilmiş müsbət giriş terminalına daxil olmalıdır. Bu naqillərin tərsinə çevrilməsi daxili maqnitlərin elektrik qövsünü soyutma şəbəkəsinə çəkməsinin qarşısını alır.

4. Tork keçiricisi terminalları:Yekun Doğrulama. Soyulmuş mis keçiriciləri təmiz şəkildə tunel terminallarına daxil edin. Terminal vintlərini 2,0-2,5 Nm-ə qədər sıxmaq üçün kalibrlənmiş tornavidadan istifadə edin. Boş birləşmələr lokallaşdırılmış isitmə və vaxtından əvvəl termal sürüşməyə səbəb olur.

Texniki və Mühəndislik Tez-tez verilən suallar

Niyə bu tək qütblü DC açarı standart AC paylama xəttində istifadə edilə bilməz?

Daxili qövs yatırma sistemi istiqamətli daimi maqnitlərə əsaslanır. AC sistemində cərəyan davamlı olaraq saniyədə 50 və ya 60 dəfə dəyişir. Bu dəyişən cərəyan qövsü polad soyutma şəbəkəsinə daxil olmaqdansa, plastik korpusa doğru kənara doğru zorlayır və qabığın fəlakətli sıradan çıxmasına səbəb olur.

Sahənin quraşdırılması zamanı naqillərin polaritesi təsadüfən tərsinə çevrilərsə, DC açarının əyilməsinə və ya əriməsinə nə səbəb olur?

Polarite tərsinə çevrildikdə, daxili maqnit sahəsi elektrik qövsünü soyutma şəbəkəsindən uzaqlaşdırır və onu birbaşa gümüş ərintisi kontaktlarının üzərində saxlayır. Tutulmuş qövs 1000°C-dən yuxarı lokallaşdırılmış temperatur yaradır, onu təhlükəsiz şəkildə söndürmək əvəzinə daxili mexanizmləri və PA66 polimer korpusunu əridir.

Möhürlənmiş birləşdirici qutunun içərisindəki ətraf mühitin işləmə temperaturu termal açılma həddini necə dəyişir?

Bimetalik zolaqlarımız 30°C baza mühit temperaturu üçün kalibrlənmişdir. Möhürlənmiş paylayıcı qutunun daxili hissəsi birbaşa günəş işığına görə 50°C-ə çatarsa, C65 1 Qütblü DC Devre Açarının içərisindəki bimetal zolaq əvvəlcədən qızdırılır və onun möhürlənmiş nominal cərəyanının təxminən 85%-90%-i arasında sönməsinə səbəb olur. Yüksək temperaturlu mühitlər üçün yükü azaltmağı və ya seçim parametrini yuxarıya doğru tənzimləməyi tövsiyə edirik.
