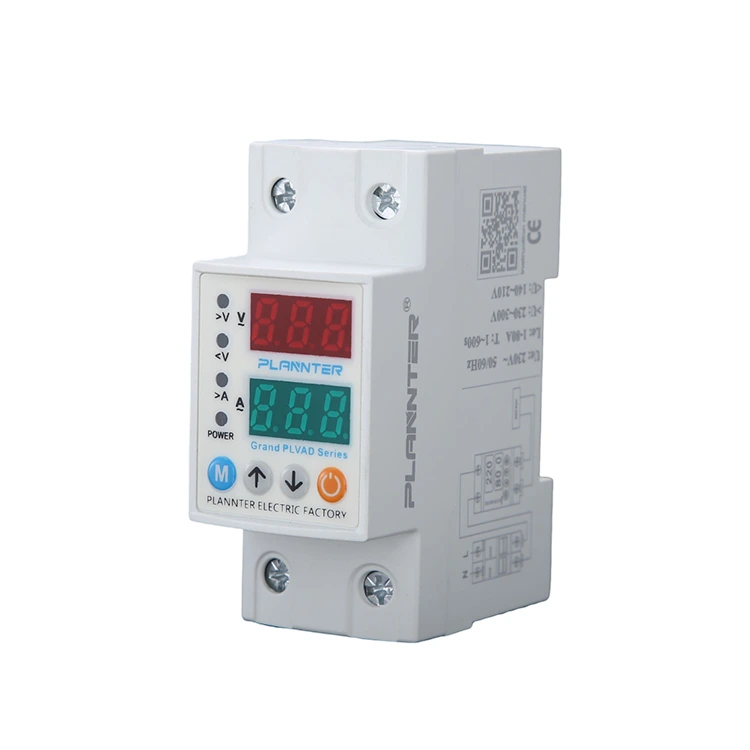

40A 63A Üst və Alt Qoruyucu

Puqao 40A 63A Üst və Alt Qoruyucusxemləri və qoşulmuş cihazları gərginliyin qeyri-sabitliyindən qorumaq üçün nəzərdə tutulmuş xüsusi elektrik təhlükəsizlik cihazıdır. Standart 220VAC/230VAC sistemləri (50/60Hz) üçün qiymətləndirilmiş bu relsdə quraşdırılmış qurğu davamlı olaraq xətt gərginliyinə nəzarət edir.

Gərginlik səviyyələri təhlükəsiz hədləri (artıq gərginlik) keçdikdə və ya çox aşağı düşdükdə (aşağı gərginlik) enerji təchizatını avtomatik olaraq ayırır, mühərriklərə, dövrə lövhələrinə və naqillərə zərərin qarşısını alır. -20°C-dən +55°C-ə qədər temperaturda işləməyə qadir olan möhkəm dizaynı ilə müxtəlif mühitlərdə etibarlı performans təmin edir.

Əməliyyat prinsipi

40A 63A Üst və Alt Qoruyucu-un işləmə prinsipi əslində gərginlik məlumatlarının monitorinqidir. Buraya, məsələn, sensorların, idarəetmə bloklarının, rölelərin və digər şərtlərin aşkarlanması və monitorinqi daxildir.

Sensor: Gərginlik səviyyəsi real vaxt rejimində izlənilə bilər. Gərginlik əvvəlcədən təyin edilmiş həddi aşarsa və ya ondan aşağı düşərsə, sensor idarəetmə blokuna siqnal göndərərək prosesi idarə etməyimizi təklif edir.

İdarəetmə bloku: sensordan siqnal qəbul edə bilər və gərginliyin anormal olub olmadığını müəyyən edəcəkdir. Gərginliyin çox yüksək və ya çox aşağı olduğu aşkar edilərsə, idarəetmə bloku qoruyucu tədbirləri aktivləşdirəcəkdir.

Rele: İdarəetmə bloku tərəfindən əmr edildikdə, rele avadanlığı zədələnmədən qorumaq və yanğının qarşısını almaq üçün tez bir zamanda dövrəni açacaqdır.

Avadanlığın Mühafizəsi

Həssas mexanizmlərin düzgün işləməsi üçün sabit güc tələb olunur. The40A 63A Üst və Alt Qoruyucuqorumaq üçün geniş istifadə olunur:

• Tibbi Avadanlıq:Kritik diaqnostik vasitələrin güc sıçrayışları ilə zədələnməməsini təmin etmək.
• Alətlər:Ardıcıl gərginliyə əsaslanan nəzarət sistemlərinin və sensorların dəqiqliyini qorumaq.

Sənaye/Kommersiya Yükləri

Daha ağır tətbiqlər üçün cihaz əhəmiyyətli elektrik yüklərini idarə etmək üçün yüksək cərəyan reytinqləri təklif edir:

• 40A Qiymətləndirmə:Standart kommersiya işıqlandırma sxemləri və daha kiçik ofis avadanlıqları üçün uyğundur.
• 63A Qiymətləndirmə:Sənaye paylayıcı lövhələr, ağır yük mühərrikləri və daha yüksək cərəyan gücü tələb olunan əsas enerji təchizatı üçün idealdır.

Mühafizə növü və mexanizmi

The40A 63A Üst və Alt Qoruyucuenerji təhlükəsizliyini idarə etmək üçün sensorlar və relelərdən ibarət ağıllı idarəetmə sistemindən istifadə edir:

• Həddindən artıq gərginlikdən qorunma:Gərginliyin qəfil yüksəlməsini (məsələn, neytral xəttin kəsilməsi) aşkar edir və yanğın təhlükələrinin və izolyasiyanın köhnəlməsinin qarşısını almaq üçün enerjini kəsir.
• Aşağı Gərginlikdən Müdafiə:Mühərriklərin həddindən artıq istiləşməsinə və dayanmasına səbəb ola biləcək gərginlik düşmələrini müəyyən edir, tükənmənin qarşısını almaq üçün yükü ayırır.
• Avtomatik bərpa:Gərginlik sabit diapazona qayıtdıqdan sonra qurğu avtomatik olaraq dövrəni yenidən bağlaya bilər ki, bu da əl ilə müdaxilə ehtiyacını azaldır və fasiləsiz işləməyi təmin edir.

Üstünlüklər

Real vaxt rejimində gərginliyin monitorinqi və sürətli əlaqənin kəsilməsi: 40A 63A Over və Under Protector xətti hər gün davamlı olaraq xətt gərginliyinə nəzarət edəcək, gərginlik həddindən artıq gərginlik və ya aşağı gərginlik kimi müəyyən edilmiş həddən artıq aşkar edildikdə, qoruyucu yüksək gərginlik və ya aşağı gərginlik səbəbindən elektrik cihazlarının daimi zədələnməsinin qarşısını alaraq enerji təchizatını kəsəcək.

Elektrik cihazlarının xidmət müddətini uzadın: Uzun müddətli sabit bir gərginlik mühiti olarsa, zədələnmə və yaşlanma nəticəsində yaranan gərginlik şokları səbəbindən elektron komponentləri azaldacaq, elektrik təchizatını sabitləşdirə və dalğalanmaları azalda bilər, ümumi avadanlıq ömrünü uzatmaq üçün.

Avadanlıqları qoruyun: kompüterlər, tibbi avadanlıqlar, cihaz və idarəetmə sistemləri kimi yüksək gərginlik dəqiqliyi tələb olunur. Anormal gərginlik aşkar edilərsə, avadanlıq məlumat itkisinin qarşısını almaq üçün enerji təchizatı kəsiləcəkdir.

Yüksək təhlükəsizlik və mühafizə performansı: gərginliyin qəfil artması naqilin həddindən artıq istiləşməsinə, qısaqapanmaya və ya yanğına səbəb ola bildikdə, 40A 63A Over and Under Protector həddindən artıq gərginlik anında enerji təchizatını vaxtında kəsir, elektrik yanğını riskini azaldır və elektrik enerjisinin təhlükəsizliyini yaxşılaşdırır.

Tez-tez verilən suallar

Gərginlik həddini necə tənzimləmək olar?

Bölmə, qoşulduğunuz cihazların xüsusi tələblərinə uyğunlaşdırmaq üçün həddindən artıq gərginlik və aşağı gərginlik hədlərini kalibrləməyə imkan verən tənzimlənən parametrlərə malikdir.

"Avtomatik bərpa" xüsusiyyəti nədir?

Bir nasazlıq aradan qaldırıldıqdan və gərginlik təhlükəsiz diapazona qayıtdıqdan sonra, 40A 63A Over and Under Protector avtomatik olaraq gücü bərpa edə bilər, əl ilə sıfırlama ehtiyacını azaldır və davamlılığı təmin edir.

40A və 63A arasındakı fərq nədir?

Bu, nominal cərəyan gücünə aiddir. 63A modeli 40A modelindən daha yüksək elektrik yükünü (daha çox cihaz) idarə edə bilər. Ümumi bağlı yükünüzə əsasən seçin.

Bu ildırım dalğalarından qoruyurmu?

Bu cihaz həddindən artıq/aşağı gərginlikdən qorunmaq üçün nəzərdə tutulmuşdur. Birbaşa ildırım vurmalarına qarşı hərtərəfli təhlükəsizlik üçün bu qoruyucudan xüsusi dalğalanmadan qoruyucu cihaz (SPD) ilə birlikdə istifadə etmək tövsiyə olunur.

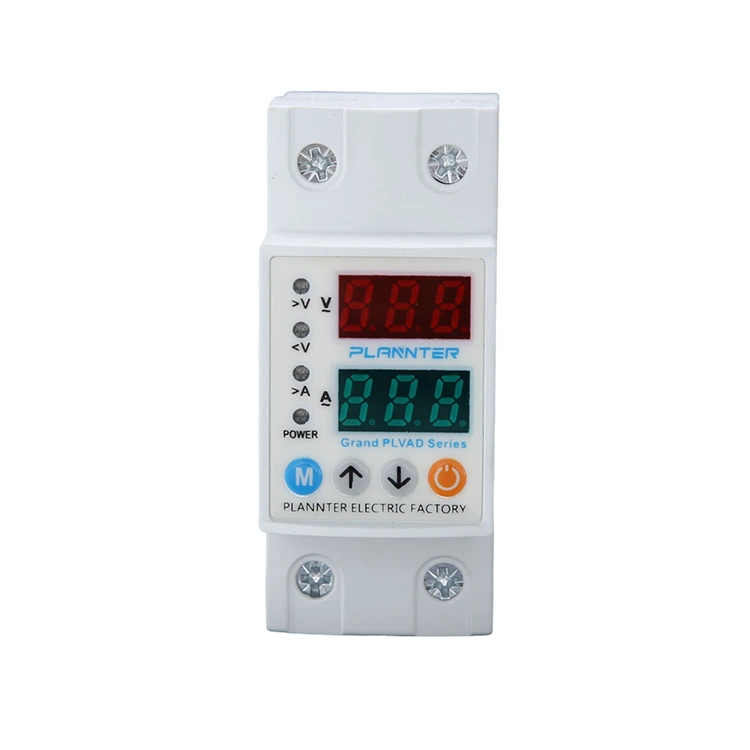

Ekran və Düymələr

1 - SET düyməsi: Bu düymə həddindən artıq cərəyan dəyərləri və yüksək/aşağı gərginlik parametrləri və xətaları təyin etdikdən/dəyişdikdən sonra saxlamaq üçün istifadə olunur.

gözləmə vaxtı.

2 - UP Düyməsi: Tələb olunan dəyəri artırın.

3 - Aşağı Düymə: Tələb olunan dəyəri azaldın.

4 - Əllə Açma/Söndürmə Düyməsi: Cihaz çıxışını əl ilə yandırmaq və ya söndürmək üçün istifadə olunur. Çıxış söndürüldükdə ekranda “OFF” görünəcək və cihaz avtomatik sıfırlama həyata keçirə bilməyəcək. Cihazı yenidən aktivləşdirmək və normal işləməyə davam etmək üçün düyməni yenidən basın (mövcud nasazlıq olmadıqda).

5 - Cari Ekran

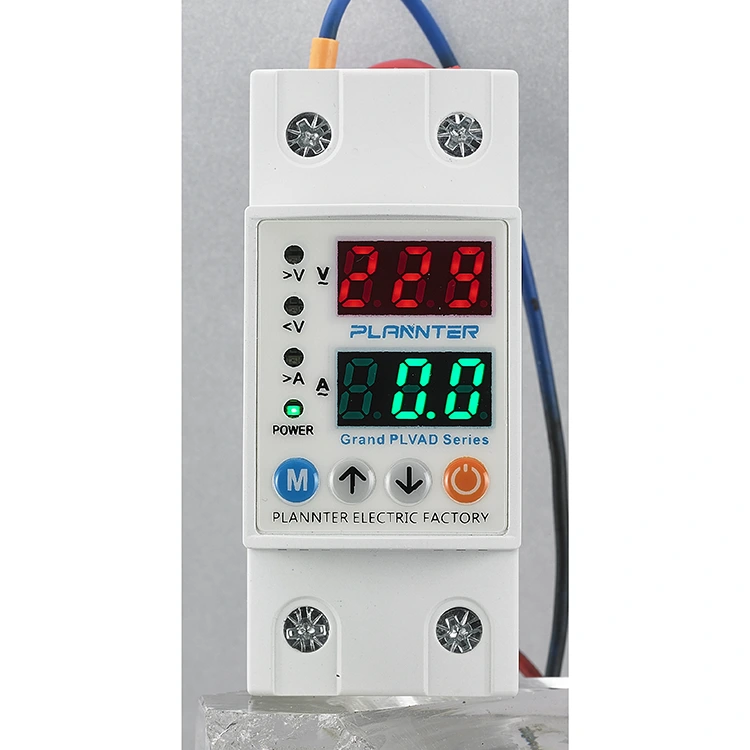

1-ci Ekran Qrupu: Normal iş şəraitində bu displey giriş (şəbəkə) gərginlik dəyərini göstərir. Heç bir nasazlıq olmadıqda ekran davamlı olaraq işıqlı qalır və yüksək və ya aşağı gərginlikli xəta baş verdikdə yanıb-sönəcək. Proqramlaşdırma zamanı displey həddindən artıq cərəyan, yüksək/aşağı gərginlik hədləri, nasazlıq gecikməsi və sıfırlama gecikmə vaxtları kimi təyin olunan müvafiq parametr dəyərlərini göstərir.

6 - Gərginlik Ekranı

2-ci Ekran Qrupu: Normal əməliyyat zamanı bu bölmə cari dəyəri göstərir. Sistem normal işləyərkən ekran davamlı olaraq yanır və həddindən artıq cərəyan xətası halında yanıb-sönür. Proqramlaşdırma prosesi zamanı o, müvafiq proqram parametrinin ədədi dəyərini göstərir.

7 - LED Göstəricilər:

A>: Həddindən artıq cərəyan xətası aşkar edildikdə yanır.

V>: Yüksək gərginlikdə nasazlıq yarandıqda yanır.

V<: Aşağı gərginlikdə nasazlıq yarandıqda yanır.

Söndür: Cihaz çıxış əməliyyatına başladıqda yanır.

Bağlantı diaqramı

Şəbəkədən gələn neytral və faza naqilləri cihazda “Giriş” kimi qeyd olunan “N” və “L” terminallarına birləşdirilməlidir.

Həddindən artıq və ya aşağı gərginlikdən qorunmaq üçün nəzərdə tutulan avadanlığın neytral və faza naqilləri cihazın “Çıxış” bölməsinin altındakı “N” və “L” terminallarına birləşdirilməlidir.

Ölçülər
