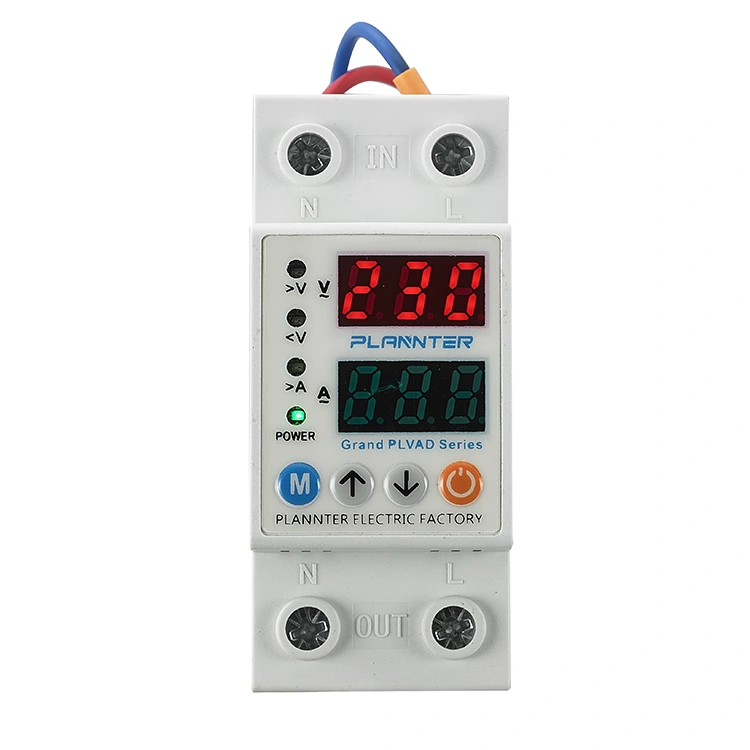

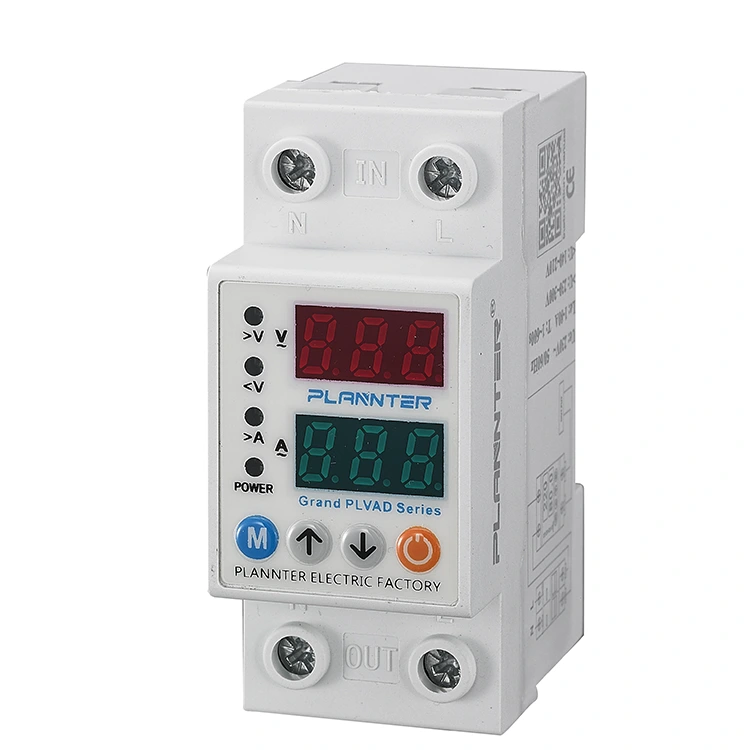

İkili Ekran Gərginlik Qoruyucusu

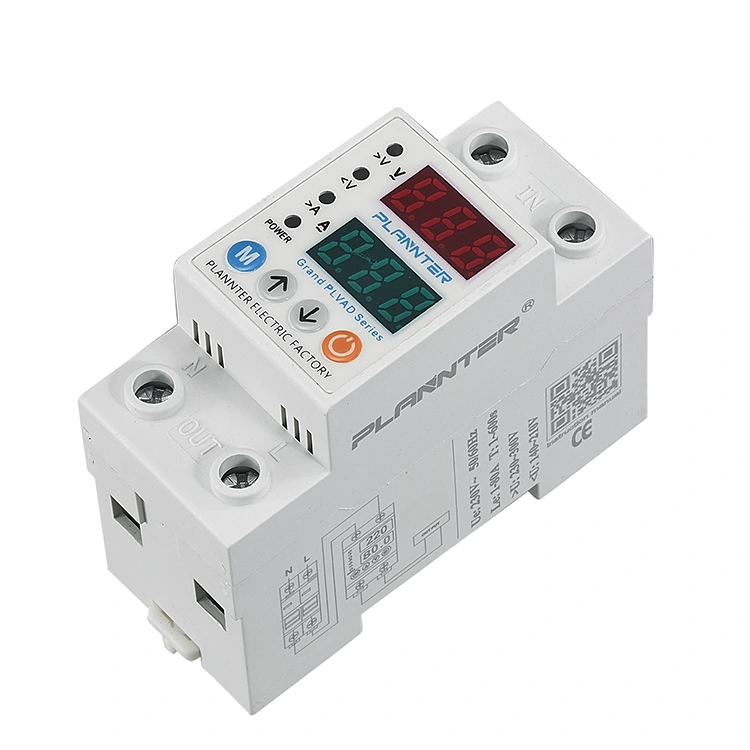

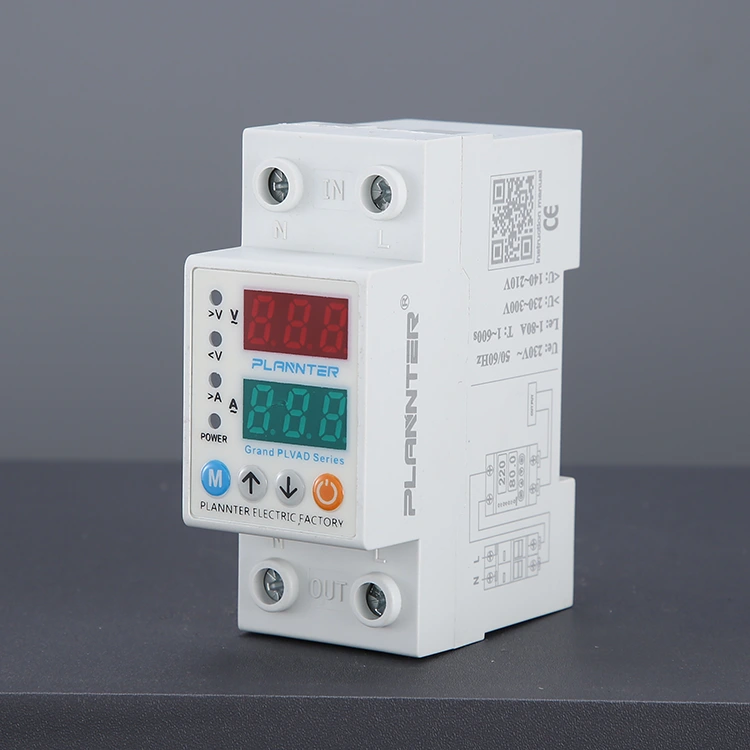

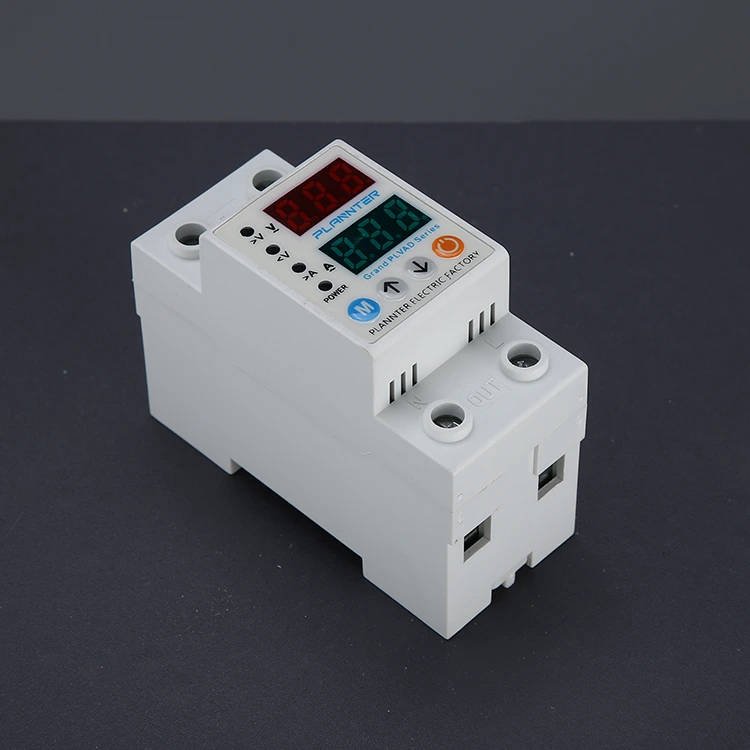

Tənzimlənən gərginlik, avadanlıqların zədələnməsinin qarşısını almaq üçün günəş qurğuları kimi müxtəlif sistemlər üçün elektrik sistemlərini həddindən artıq gərginlikdən, aşağı gərginlikdən, həddindən artıq cərəyandan və aşağı cərəyandan qoruyur. Sənaye, kommersiya və yaşayış tətbiqləri üçün real vaxt rejimində monitorinq və mühafizə sistemi təmin edir. Bu PUGAO (Plannter Electric) İkili Ekran Gərginlik Qoruyucusu giriş gərginliyinin və yük cərəyanının bir baxışda görünüşünü təmin edən ikili LED ekranlara malikdir. DIN relsinin montajı ilə yerə qənaət edir və quraşdırma/yuxarı/aşağı/əllə yandırma/söndürmə düymələrindən istifadə etməklə quraşdırmaq asandır.

Xüsusiyyətlər

Tənzimlənən Gərginlik/Cərəyan Mühafizəsi: Biz fərdiləşdirilə bilən həddindən artıq gərginliyi təyin edə bilərik, məsələn. >230V və həddindən artıq cərəyan 63A eşiklərə qədər elektrik sistemini güc dalğalanmaları nəticəsində yaranan zədələrdən qorumaq və qorumaq üçün.

Real vaxt rejimində ikili ekran: Bu Dual Display Voltage Protector həm 220V/230V gərginliyə, həm də cari dəyərlərə nəzarət edən rəqəmsal LED ekrana malikdir.

Çox Göstərici Siqnalları: Qırmızı və yaşıl LED-lər enerji vəziyyətini, həddindən artıq gərginlik/aşkar cərəyan və aşağı gərginlik/aşağı cərəyan şərtlərini aydın şəkildə göstərir, sənaye, kommersiya və yaşayış tətbiqləri üçün real vaxt rejimində monitorinq və etibarlı sistem qorunmasını təmin edir.

İkili ekran gərginliyi qoruyucu funksiyaları hansılardır?

Elektrik açarları ilk növbədə qısa qapanmalara və həddindən artıq yüklənmələrə qarşı qorunma təmin etsə də (gərginlik səviyyəsindən asılı olmayaraq) əgər siz xüsusi gərginliklə bağlı problemləri həll etmək üçün xüsusi avadanlıq tələb edirsinizsə, PUGAO-nun İkili Ekran Gərginlik Qoruyucusu ideal seçimdir.

1. Həddindən artıq gərginlikdən qorunma

Gərginlik qəfil yüksəldikdə - məsələn, qırılan neytral naqil gərginliyin 380V-a yüksəlməsinə səbəb olarsa - gərginlik əvvəlcədən təyin edilmiş həddi aşdığı anda cihaz enerji təchizatını dərhal kəsəcək və bununla da elektrik cihazlarının zədələnməsinin və ya yanmasının qarşısını alacaq.

2. Aşağı gərginlikdən qorunma

Gərginlik çox aşağı düşdükdə (məsələn, elektrik enerjisindən istifadənin pik dövrlərində 170V-dən aşağı düşdükdə) cihaz avtomatik olaraq enerjini ayıracaq. Bu, qeyri-kafi gərginlik altında işləmə səbəbindən motorla idarə olunan cihazların həddindən artıq istiləşməsinin və yanmasının qarşısını alır.

3. Həddindən artıq cərəyandan qorunma

PUGAO-nun məhsulları inteqrasiya olunmuş cari monitorinq imkanlarına malik qabaqcıl və yüksək etibarlıdır. Əgər cərəyan əvvəlcədən təyin edilmiş həddi keçərsə, cihaz müdafiəni təmin etmək üçün işə düşəcək.

4. Avtomatik Bərpa

Gərginlik normal səviyyəyə qayıtdıqdan sonra, gərginlik qoruyucusu heç bir əl müdaxiləsi tələb etmədən qısa bir gecikmədən sonra gücü avtomatik bərpa edəcək.

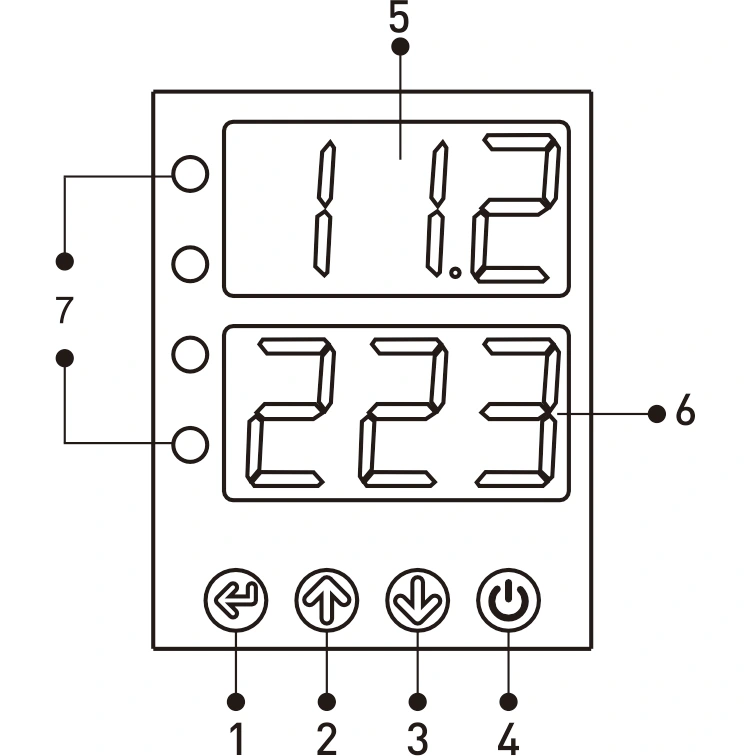

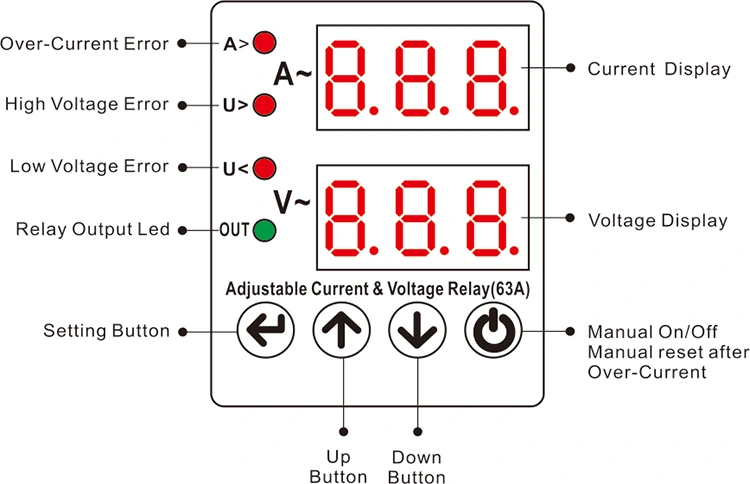

Display and Buttons

1 - SET düyməsi: quraşdırmada həddindən artıq cərəyan dəyərini, yüksək/aşağı gərginlik parametrlərini təyin etmək və ya dəyişdirmək üçün, xətalar və s.

2 - UP düyməsi: İstədiyiniz dəyəri artırır.

3 - Aşağı düymə: istədiyiniz dəyəri azaldır.

4 - Manual On/Off Button: Cihaz çıxışını söndürmək üçün istifadə olunur. Bu vəziyyətdə, ekran "söndürüləcək" və cihaz özünü sıfırlamayacaq. Əgər cihaz nasaz deyilsə, bu düyməyə yenidən basmaq cihazı işə salacaq və yenidən istifadə edəcək.

5 - CARİ EKRAN

Birinci ekran qrupu: normal əməliyyat zamanı giriş gərginliyi burada göstərilir; qüsursuz şəraitdə ekran həmişə yanır; yüksək və ya aşağı gərginlik səbəbindən nasazlıqlar zamanı displey yanıb-sönür. Proqramlaşdırma zamanı displeydə müvafiq proqramın həddindən artıq cərəyan, yüksək gərginlik/aşağı gərginlik, nasazlıq gözləməsi, gözləmə dəstinin sıfırlanması kimi dəyərləri göstərilir.

6 - Gərginlik Ekranı

İkinci Ekran Qrupu: Normal əməliyyat zamanı bu, cari dəyəri göstərir; qüsursuz vəziyyətdə ekran işıqlı qalır; həddindən artıq cərəyan xətası zamanı ekran yanıb-sönür. Proqramlaşdırma zamanı bu, müvafiq proqram dəyərini göstərir.

7 - LED-lər:

A>: Həddindən artıq cərəyan xətası zamanı yanır.

V>: Yüksək gərginlikli nasazlıq zamanı yanır.

V<: Aşağı gərginlikli nasazlıq zamanı yanır.

OUT: Cihaz çıxış edərkən yanır.

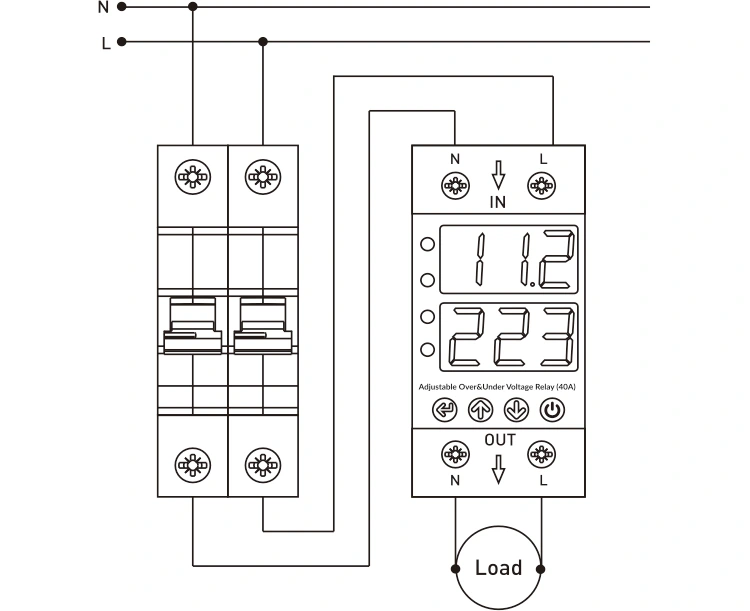

Bağlantı diaqramı

Enerji təchizatından neytral və faza naqilləri cihazın "Giriş" bölməsində "N" və "L" terminallarına qoşulmalıdır.

Həddindən artıq gərginlik və aşağı gərginlikdən qorunma tələb edən qurğular üçün neytral və faza naqilləri cihazın "Çıxış" bölməsindəki "N" və "L" terminallarından birləşdirilməlidir.

Tətbiq Ssenariləri

Tez-tez verilən suallar

S: Gərginlik limitlərini özüm əl ilə tənzimləyə bilərəmmi?

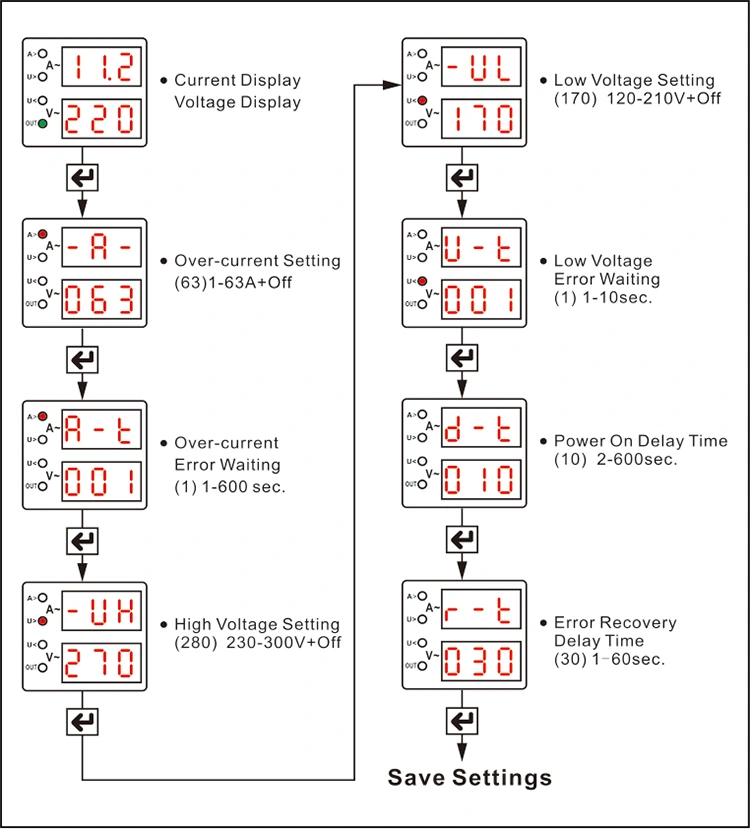

A: Bəli. Bu, PUGAO məhsullarının əsas üstünlüklərindən biridir. İdarəetmə panelindəki tənzimləmə düymələrindən istifadə edərək aşağıdakı parametrləri əl ilə tənzimləyə bilərsiniz:

Həddindən artıq gərginlikdən qorunma həddi

Aşağı gərginlikdən qorunma həddi

Həddindən artıq cərəyandan qorunma həddi

Bərpa gecikmə vaxtı

Xüsusi konfiqurasiya addımları üçün, lütfən, məhsula daxil olan əməliyyat kitabçasına baxın.

S: Niyə enerji təchizatı qoşulduqdan sonra ekran dərhal yanır, lakin enerji dərhal yükə çatdırılmır?

Cavab: Hər hansı nömrənin yanıb-söndüyünü və ya geri sayımın davam etdiyini görmək üçün ekranı yoxlayın. Bu, qoruyucunun gecikmiş işə salma funksiyasının aktiv olduğunu göstərir.

Məqsəd: Elektrik şəbəkəsinə texniki qulluq və ya bərpa işlərindən dərhal sonra baş verə biləcək ani cərəyan dalğaları nəticəsində elektrik cihazlarının zədələnməsinin qarşısını almaq.

Tövsiyə: Qoşulduqdan sonra enerjinin dərhal çatdırılmasını istəyirsinizsə, bərpa gecikmə vaxtını minimum dəyərinə təyin edə bilərsiniz; Bununla belə, cihazın təhlükəsizliyi üçün müəyyən bir gecikmə müddəti saxlamağı tövsiyə edirik.
