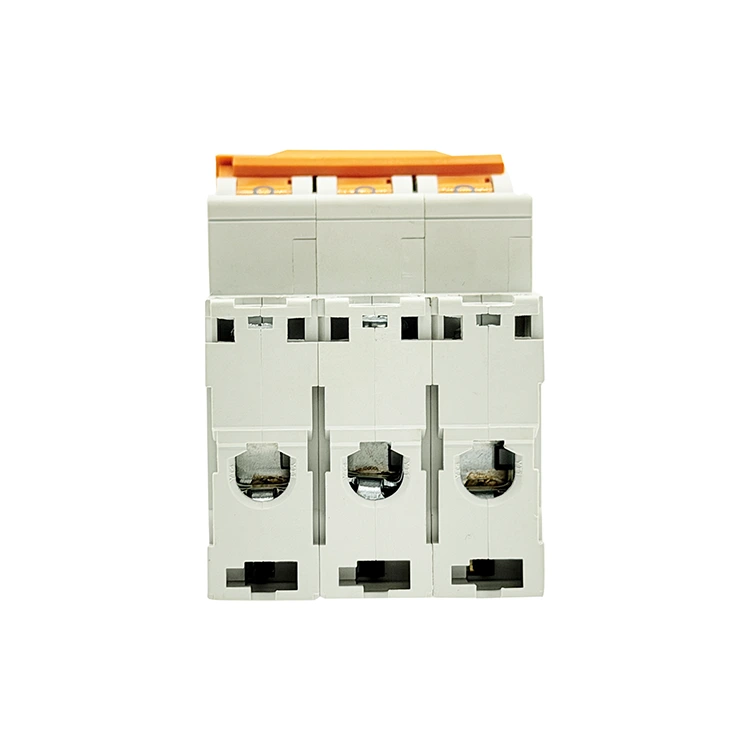

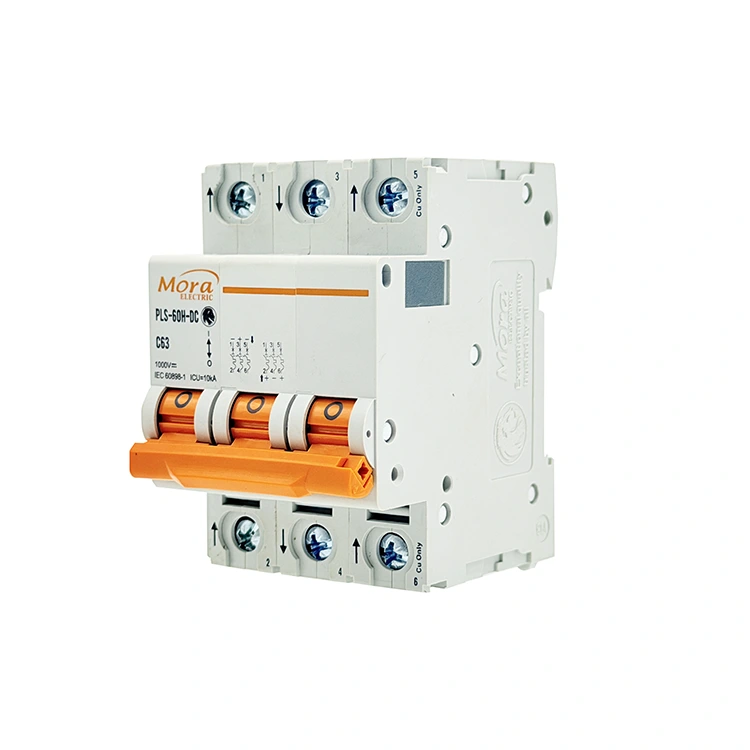

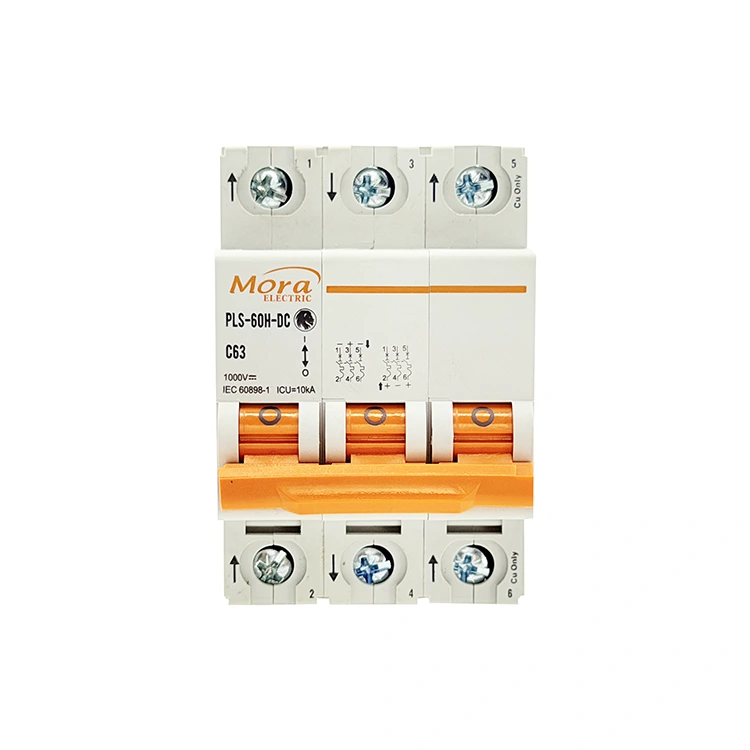

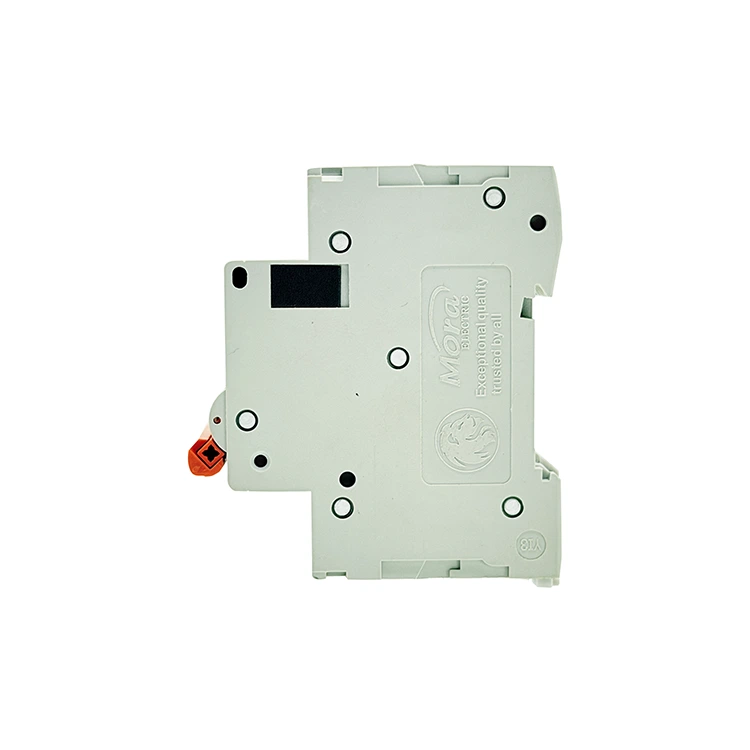

C65 3 Qütblü DC dövrə açarı

Çində qurulmuş C65 3 Qütblü DC Circuit Breaker fabriki kimi fəaliyyət göstərən PUGAO (Mora) eyni vaxtda birdən çox yüksək gərginlikli DC yolunu kəsmək üçün optimallaşdırılmış möhkəm 3 qütblü elektrik açarları qurur; bu 3P açarı şəbəkədənkənar və sənaye kommunal saxlama tələblərini idarə etmək üçün avtomatlaşdırılmış komponent kalibrləmə və üçlü daimi maqnit qövs söndürmə kameralarından istifadə edir.

Mühəndislər əslində 3P DC keçidini harada yerləşdirirlər?

Standart aşağı gərginlikli günəş qurğuları adətən 250V və ya 500V DC-də bağlanır, sadə tək və ya iki qütblü məftil dövrələrinə imkan verir. Bununla belə, iri miqyaslı sənaye kommersiya günəş enerjisi massivləri, şəbəkədənkənar təsərrüfat sistemləri və böyük mərkəzi telekommunikasiya qurğuları genişləndikcə sistem mühəndisləri C65 3 Qütblü DC Circuit Breaker kimi 3 qütblü konfiqurasiya tələb edən fərqli dizayn seçimləri ilə üzləşirlər.

750V DC yüksək gərginlikli seriyalı qarşılıqlı əlaqə

Çıxış səmərəliliyini maksimuma çatdırmaq və uzun məsafələrdə sistem xəttinin ötürülməsi itkilərini məhdudlaşdırmaq üçün mühəndislər tez-tez günəş paneli tellərini uzun ardıcıllıqla işlətməyi seçirlər. Bu yığma 750V DC-ə qədər açıq dövrəli gərginlikləri idarə edir. Standart fərdi kəsici kameralar hər biri 250V üçün qiymətləndirildiyi üçün 3P qurğusu mühəndislərə mənfi keçiricini üçüncü qütbdən keçirərkən ardıcıl naqil sxemində iki dirəkdən müsbət keçirici dövrə vurmağa imkan verir. Bu, elektrik gərginliyini hər üç mikro mühitdə bərabər şəkildə bölür.

Üç telli üzən DC şəbəkələri

Bəzi ağır sənaye emal qurğuları və mədən daşıma avadanlığı xüsusi mərkəzləşdirilmiş və ya üç naqilli əsassız DC paylama topologiyasından (Müsbət, Mənfi və Neytral/Torpaq istinad naqillərindən ibarətdir) istifadə edir. 3 qütblü qoruyucu açar nasazlıq zamanı bütün üç fərqli cərəyan keçiricisini eyni vaxtda təcrid edir və qeyri-sabit geri dönən cərəyanların potensialını kəsir.

İki Mənbəli Batareya Yaddaşının Yedək Təcrid

Lokallaşdırılmış telekommunikasiya kommutasiya qovşaqlarında tək 3 qütblü aparat şassisi bölünmüş avtobus tənzimləməsini idarə etmək üçün konfiqurasiya edilə bilər - məsələn, vahid ümumi qayıdış xətti ilə yanaşı iki ayrı müsbət daxil olan batareya bank xəttini dəyişdirmək. Bu, yer məhdud avadanlıq rəflərində panel sahəsi tələblərini azaldır.

Performans Bacarıqları

Aşağıda müəyyən edilmiş əməliyyat hədləri və mühəndislik materialları bizim avtomatlaşdırılmış keyfiyyət yoxlama skamyalarımızda ciddi şəkildə qorunur:

Hansı Texnologiyalar 750V-də Daxili Kontakt Füzyonunun qarşısını alır?

1. Üçlü Daimi Maqnit Üfülü-Qövs Sistemləri

Yüksək gərginlikli birbaşa cərəyan qövsləri təbii sıfır cərəyan vəziyyətini keçmir, yəni standart mis komponentləri asanlıqla əridən kontaktlar arasında yüksək temperaturlu plazma kanalını saxlaya bilir. Bunu həll etmək üçün bizim C65 3 Pole DC Circuit Breaker üç ayrı qütbün hər birinin daxilində müstəqil daimi maqnitləri özündə birləşdirir. Bu maqnitlər qövsü dəf edən güclü yerli maqnit sahəsi yaradır, onu fiziki olaraq təmas yastıqlarından uzaqlaşdırır və 9 lövhəli polad soyuducu şəbəkənin dərinliyinə aparır. Bu hərəkət qövsü 5 millisaniyə ərzində parçalayır və söndürür.

2. Sinxron mexaniki mandalı əlaqə

Yüksək gərginlikli nasazlıq zamanı bir dirək açılmasını gecikdirirsə, qalan dirək elektrik gərginliyinin yükünü çəkir və terminalın yanmasına səbəb olur. PUGAO (Mora) bu açarları hər üç dirək alt mexanizmini birləşdirən sərt daxili mexaniki keçid çubuğu ilə qurur. Qısaqapanma nasazlığı hər hansı bir qütbdə maqnit açma bobinini tetiklersə, ümumi açma əlaqə çubuğu bütün üç qütbün eyni vaxtda düşməsinə məcbur edir və təhlükəli tək xətt enerjili şəraitin qarşısını alır.

3. Dəqiq Fabrika Spot Qaynaq Nəzarəti

Çox qütblü açarların içərisində terminal müqavimətinin dəyişməsi qeyri-bərabər cərəyan paylanmasına və paylayıcı qutuların içərisində lokallaşdırılmış qaynar nöqtələrə gətirib çıxarır. 5000 kvadrat metrlik istehsalat obyektimiz avtomatlaşdırılmış mikroqırıcı istehsal xəttindən istifadə etməklə bu problemin qarşısını alır. Avtomatlaşdırılmış zımba və nöqtə qaynaq maşınları daxili şuntları və mis kontakt birləşmələrini dəqiq mövqelərə bağlayır və hər üç dirəkdə eyni daxili müqavimət səviyyələrini təmin edir.

Mürəkkəb Sahə Problemləri üçün Nasazlıqların Giderilmesi Bələdçisi

• C65 3 Qütblü DC Circuit Breaker keçid tutacağı sistemin ilkin işə salınması zamanı avtomatik olaraq mərkəzi vəziyyətə qaytarılır

Niyə bu baş verir:Daxili mexaniki qapanma aşağı axın qısaqapanması olduqda və ya müsbət seriyalı döngə keçid naqili mənfi kontakt terminalına yanlış bağlandıqda, dirəklər arasında ölü qısaqapanma yarandıqda düşür.

Bunu necə düzəltmək olar:Əsas güc dövrəsini tamamilə təcrid edin. Döngə keçid konfiqurasiyanızı seriya sxeminə uyğun olaraq yoxlayın. Açarı yenidən işə salmağa çalışmazdan əvvəl qısaldılmış naqilləri və ya izolyasiya fasilələrini tapmaq üçün aşağı axın xətlərində izolyasiya müqaviməti test cihazından istifadə edin.

• Bir qütb portu qonşu terminal portları ilə müqayisədə yüksək temperatur artımını göstərir

Niyə bu baş verir:Sahə quraşdırması zamanı həmin xüsusi port üçün terminal vinti az fırlanmalı olub və ya tunel qısqacındakı məftil telləri qeyri-bərabər sıxılıb.

Bunu necə düzəltmək olar:Elektrik ötürücüsünü bağlayın. Konduktoru isti portdan çıxarın, mis telləri qövs zədəsi və ya oksidləşmə üçün yoxlayın, lazım olduqda kabeli kəsin və yenidən soyun, yenidən daxil edin və vinti 2,5 Nm-ə qədər sıxmaq üçün kalibrlənmiş tork açarı istifadə edin.

Mühəndislik və Tətbiq Tez-tez verilən suallar

Niyə 3P DC açarı seriyalı dövrə konfiqurasiyasında naqilli olduqda daha yüksək gərginlikləri idarə edə bilər?

Miniatür elektrik açarının hər bir müstəqil qütb kamerası nasazlıq şəraitində 250V DC-ə qədər etibarlı şəkildə söndürmək üçün hazırlanmışdır. İnverterə çıxmazdan əvvəl müsbət cərəyan yolunu ardıcıl olaraq iki ayrı qütbdən keçirərək, qövs hadisəsi zamanı kontaktlardakı ümumi gərginlik hər kameraya 500V-dən 250V-a qədər bölünür və sistemə daha yüksək ümumi gərginlikləri asanlıqla idarə etməyə imkan verir.

Müsbət döngə keçidini atlamaq və üç ayrı dirəkdən üç ayrı günəş telini çəkmək hansı əməliyyat nəticələrinə səbəb olur?

Əgər üç müstəqil tel onları ardıcıl olaraq bir-birinə bağlamadan tək açarlı şassidən keçirsəniz, hər bir sim üçün maksimum gərginlik dərəcəsi 250V DC-dən aşağı qalmalıdır. Hər hansı bir fərdi sim bu həddi aşarsa və nasazlıq yaranarsa, onun bir qütblü kamerası nəticədə yaranan yüksək gərginlikli qövsün söndürülməsi üçün lazım olan gərginliyin parçalanması qabiliyyətinə malik olmayacaq və daxili korpusun məhvinə səbəb olacaqdır.

Yüksək günəş radiasiyasına davamlı məruz qalma möhürlənmiş kombin korpusunun daxilində daxili bimetalik zolağın kalibrlənməsinə necə təsir edir?

Bimetalik zolaqlarımız 30°C-lik idarə olunan fabrik bazasında kalibrlənir. Günəş istiliyinin daxili mühit şəraitini 55°C-yə qədər idarə etdiyi ventilyasiya olunmayan açıq kombinator qutusuna daxil edildikdə, C65 3 Qütblü DC Devre Keçiricinin içərisindəki bimetal zolaqlar vaxtından əvvəl genişlənir. Bu, faktiki termal yüklənmə nöqtəsini nominal nominal cərəyanın təxminən 83% -dən 85% -ə qədər azaldır. Bunun qarşısını almaq üçün mühəndislər ya passiv soyuducu panjurları birləşdirməlidirlər, ya da sistemin ilkin dizayn mərhələsində açarların reytinqini artırmalıdırlar.
