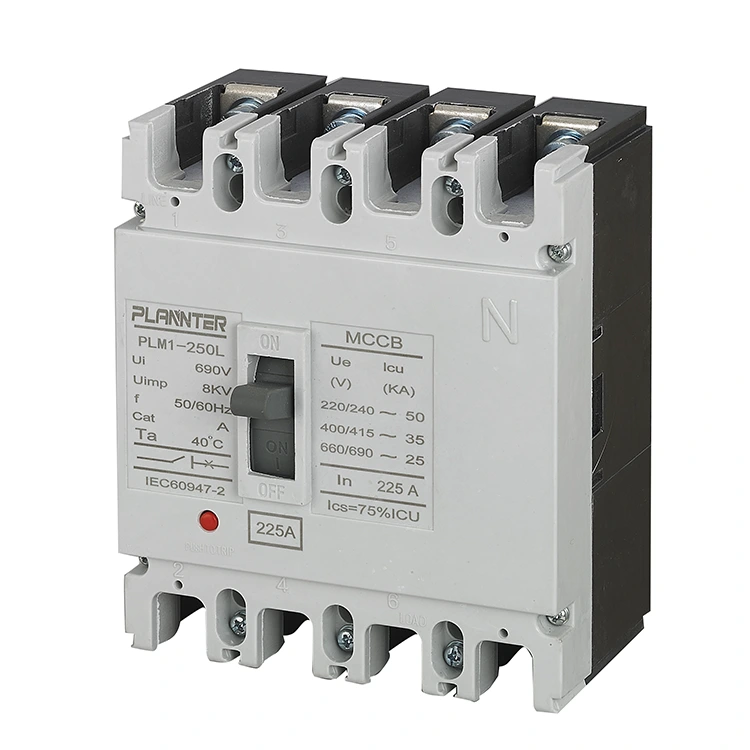

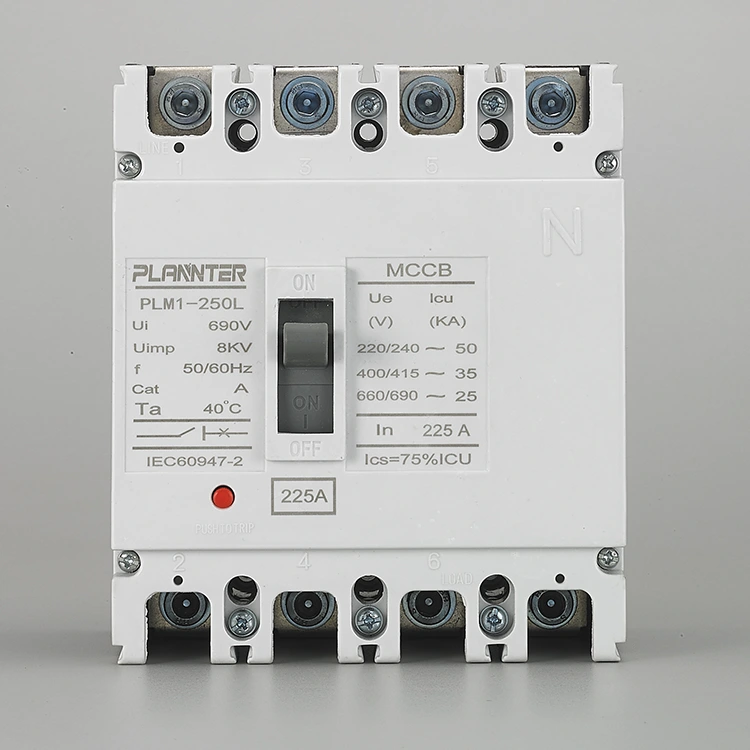

AC 4 qütblü qəliblənmiş qutu dövrə açarı 225A

AC 4 qütblü qəliblənmiş qutu dövrə açarı 225A nədir?

TheAC 4 qütblü qəliblənmiş qutu dövrə açarı 225Aneytral xətt (L1, L2, L3, N) ilə üç fazalı sxemləri qorumaq üçün nəzərdə tutulmuş xüsusi elektrik mühafizə cihazıdır. 225 Amper üçün qiymətləndirilib, o, aralıq enerji paylanması üçün əsas komponent kimi xidmət edir, aşağı axın avadanlığını həddindən artıq yüklənmələrdən və qısa qapanmalardan qoruyur, eyni zamanda sistemin ümumi izolyasiyasını təmin edir.

Necə işləyir, işləyir və sazlanır

Əməliyyat mexanizmi

Bölmədə fərqli toxunma rəyi olan aydın, həssas əl ilə işləmə mexanizmi var. Dəstəyin mövqeləri açıq şəkildə qeyd olunur:

• ON:Dövrə bağlıdır və enerji verilir.
• OFF:Dövrə açıq və enerjisizdir.
• ƏTİL:Arızanın baş verdiyini göstərən aralıq mövqe.

İş prinsipi

AC 4 qütblü qəliblənmiş qutu dövrə açarı 225A ikiqat mühafizə üçün termal-maqnit açma qurğusundan istifadə edir:

• Termal Mühafizə (Həddindən artıq yükləmə):Tərs vaxtın açılmasını təmin etmək üçün bimetal elementdən istifadə edir. Həddindən artıq yük cərəyanı nə qədər yüksək olsa, səfər bir o qədər sürətli olur.
• Maqnit Qoruma (Qısa Qapanma):Dərhal yüksək miqyaslı nasazlıq cərəyanlarına (onlarla kA-a qədər) ani cavab verir.

İstismar və Aksesuarlar

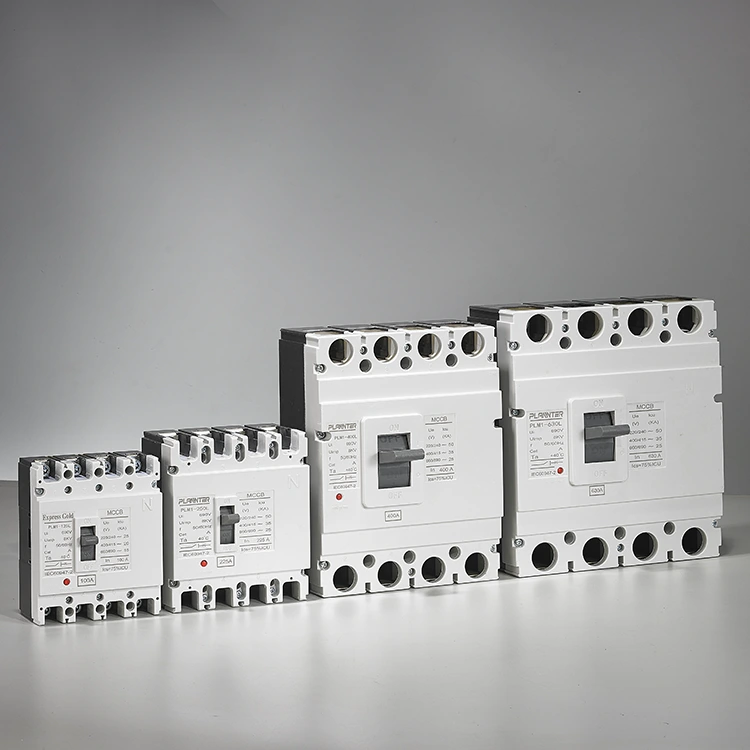

Seriya xüsusi tətbiq ehtiyacları üçün güclü genişlənmə təklif edir. İstifadəyə tələb olunan əlavələrin təyin olunmuş yuvalara quraşdırılması daxildir:

• Köməkçi Əlaqələr:Qırıcının vəziyyətinin uzaqdan siqnalı üçün.
• Şunt buraxılışı:Açarın uzaqdan açılmasına/açılmasına imkan verir.
• Aşağı gərginliyin buraxılması:Gərginlik təhlükəsiz səviyyədən aşağı düşərsə, açarı avtomatik söndürür.
• RCD modulu:Hərtərəfli təhlükəsizlik üçün torpaq sızmasının qorunmasını əlavə edir.

Əsas Texniki Xüsusiyyətlər və Spesifikasiyalar

Tutum

Nominal cərəyan225A, aralıq paylayıcı yüklər üçün uyğundur.

polyaklar

4-Qütb (4P):Dövrənin tam təcrid olunmasını təmin edən üç faza və neytralı qoruyur.

Gərginlik

Standart AC paylayıcı şəbəkələr üçün nəzərdə tutulmuşdur (adətən 400V/690V AC).

Səfər vahidi

StandartTermal-maqnitmodel variantından asılı olaraq tənzimlənən və ya sabit parametrləri olan qurğu.

Reytinqləri kəsin

Onlarla kiloamperi təhlükəsiz idarə edə bilən yüksək qısaqapanma qabiliyyəti (Icu).

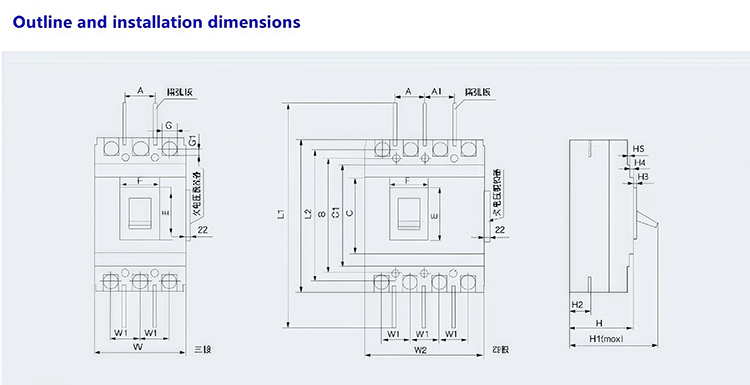

Montaj

Təhlükəsiz istifadə edirboltli birləşmələr, yüksək cərəyan tətbiqləri üçün etibarlı elektrik interfeysinin təmin edilməsi.

Tikinti

Zərbəyə davamlı və ölçü baxımından sabit olan möhkəm qəliblənmiş korpus dizaynı.

Keyfiyyət Təminatı və Çatdırılma

Pugao Electric-də bizim prinsipimiz “nöqsanların növbəti mərhələyə keçməsinin qarşısını almaqdır”.

• 100% Yoxlama:Hər bir bölmə göndərilməzdən əvvəl mexaniki, elektrik və ekoloji sınaqdan keçir.
• İxrac dərəcəli qablaşdırma:AC 4 Qütblü Qəliblənmiş Korpuslu Devre Kesici 225A uzun məsafədə işləməyə tab gətirmək üçün qorunur.
• Sürətli Çatdırılma:Daimi modellər tez-tez inventardan əldə edilir, fərdi sifarişlər təsdiqlənmiş istehsal qrafikinə uyğundur.

<

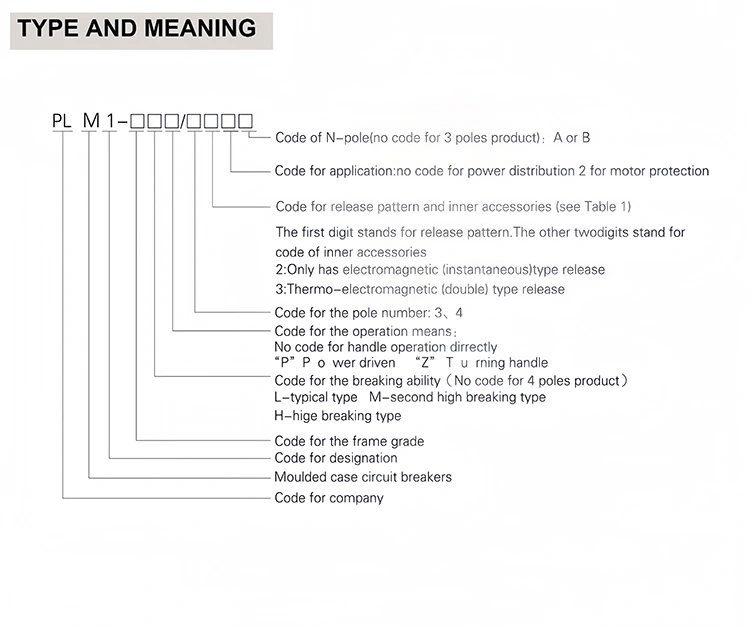

Məhsulun spesifikasiyası

Tez-tez verilən suallar

Niyə 3 qütb əvəzinə 4 qütbdən istifadə etməlisiniz?

4 qütblü açar bütün üç fazanı ayırırvəneytral keçirici eyni vaxtda. Bu, aşağıdakılar üçün vacibdir:

• Təhlükəsizlik:Baxım işçiləri üçün dövrənin tam təcrid olunmasını təmin edir.
• Ehtiyat güc sistemləri:Kommunal və generator gücü arasında keçid zamanı neytraldan yerə döngələrin qarşısını almaq üçün ötürmə açarları (ATS) üçün tələb olunur.
• Harmonik Azaltma:Qeyri-xətti yüklərin (VFD və kompüterlər kimi) yaratdığı neytral cərəyanlardan qoruyur.

Gərginlik dərəcəsi nədir?

TheAC 4 qütblü qəliblənmiş qutu dövrə açarı 225Aadətən dəstəkləyən standart sənaye paylama gərginlikləri üçün qiymətləndirilir400V - 690V ACsistemləri. Zəhmət olmasa, dəqiq nominal işləmə gərginliyi (Ue) və izolyasiya gərginliyi (Ui) üçün cihazın üzərindəki xüsusi ad lövhəsinə baxın.

Səyahət Vahidinin Növü nədir?

Standart modellər aTermal-Maqnit Təchizat Bölməsi:

• Termal:Bimetalik bir zolaqdan istifadə edərək, həddindən artıq yüklənmələrə qarşı tərs vaxt qorunmasını təmin edir.
• Maqnit:Qısa qapanmaya qarşı ani qoruma təmin edir.

Qeyd: Daha dəqiq parametrlər üçün elektron səfər vahidləri mövcud ola bilər.

Qırma qabiliyyəti nədir?

Qırılma qabiliyyəti (Icu) xüsusi model variantına görə dəyişir, lakin aralıq paylama üçün xarakterik olan əhəmiyyətli nasazlıq cərəyanlarını idarə etmək üçün nəzərdə tutulmuşdur. TheAC 4 qütblü qəliblənmiş qutu dövrə açarı 225Aarasında dəyişən bir qırılma qabiliyyəti təklif edir25kA-dan 85kA-a qədər(400V-də), qısaqapanmanı zədələmədən təhlükəsiz şəkildə kəsə bilməsini təmin edir.
