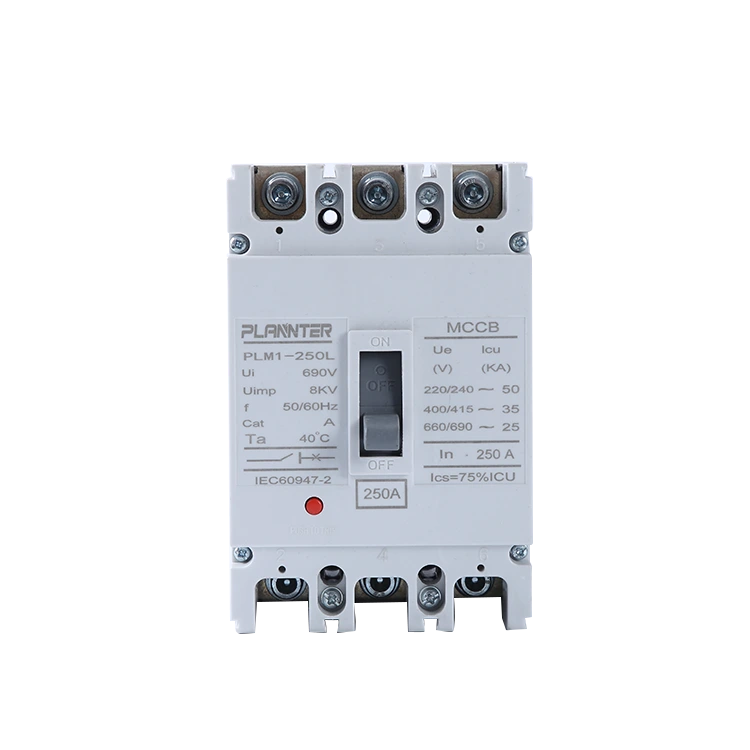

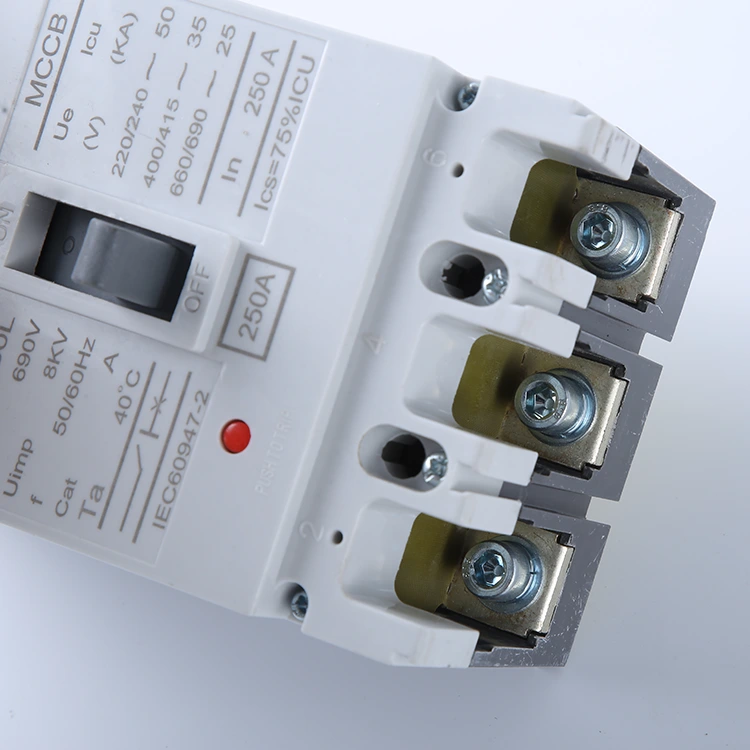

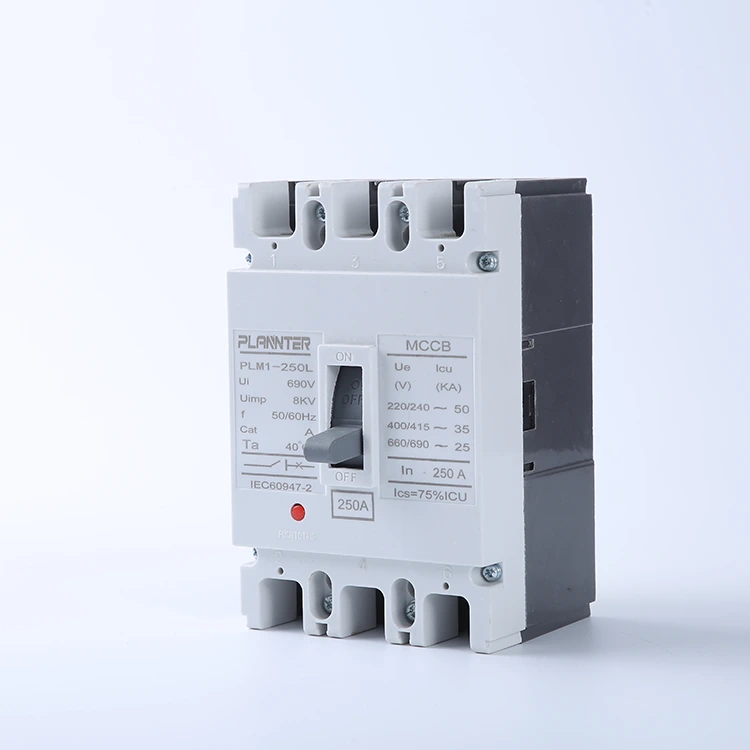

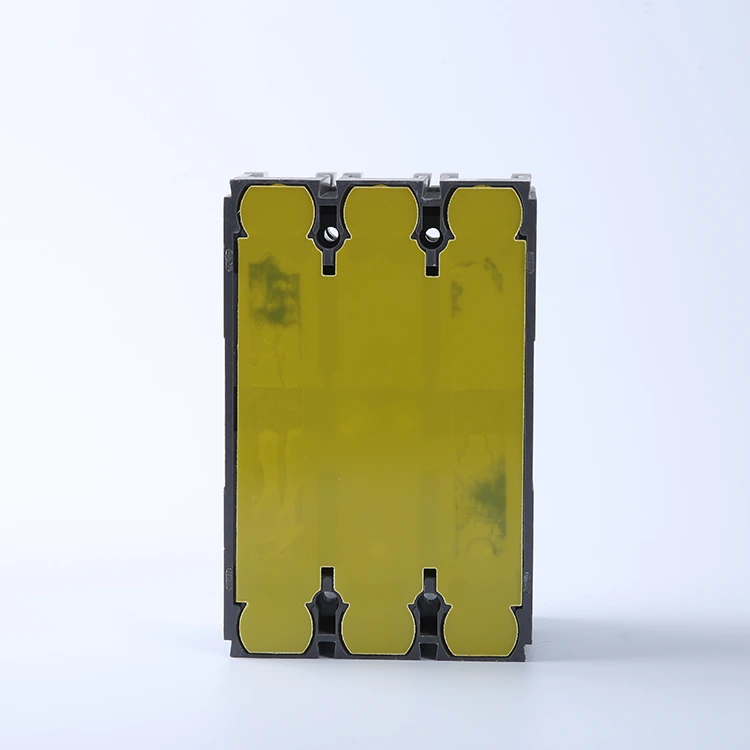

AC yüksək gərginlikli qəliblənmiş qutu dövrə açarı

AnAC yüksək gərginlikli qəliblənmiş qutu dövrə açarıyüksək cərəyan yüklərini və ekstremal qısaqapanma vəziyyətlərini idarə etmək üçün nəzərdə tutulmuş möhkəm dövrə mühafizə cihazıdır. O, enerji sisteminiz üçün "son müdafiə" rolunu oynayır və hətta ciddi nasazlıq şəraitində belə fasilələri təmin edir.

Qövslərə davamlı və zərbəyə davamlı materiallarla tikilmiş bu açarlar ölçü baxımından sabit performans təmin edərək, onları geniş miqyaslı əməliyyatlar üçün güc idarəetmə şkaflarının içərisində etibarlı əsas halına gətirir.

Əsas Xüsusiyyətlər və Spesifikasiyalar

Gərginlik diapazonu

Nominal İş Gərginliyi:AC 400V/690V; AC Yüksək Gərginlikli Qalınmış Korpus Devre Açıcı sənaye səviyyəli yüksək gərginlikli enerji paylama tətbiqləri üçün uyğundur və üç fazalı, üç naqilli sistemləri dəstəkləyir.

İzolyasiya Performansı:Yüksək gərginlikli mühitlərdə izolyasiya təhlükəsizliyini təmin edən 3000V güc tezlikli gərginliyə və 8kV impulsa davamlı gərginliyə malikdir.

Qırma qabiliyyəti

Ultimate Qısa Qapanma Brtutumu:Icu 65kA–100kA-a qədər çatır, bu, ekstremal qısaqapanma nasazlıqları zamanı sürətli dövrə kəsilməsini sistemin son müdafiə xətti kimi xidmət etməyə imkan verir.

Xidmət Qısa Qapanma Tutumu:Ics ≥ 50kA, cihazın çoxsaylı nasazlıq fasilələrindən sonra da işləməyə imkan verir və bununla da texniki xidmət xərclərini azaldır.

Cari Reytinqlər

Nominal cərəyan:Müxtəlif yük tələblərini ödəmək üçün 250A, 400A, 630A, 800A, 1000A, 1250A və 1600A kimi standart spesifikasiyaları dəstəkləyən 250A–1600A diapazonunu əhatə edir.

Tənzimlənən Səyahət Parametrləri:80%–100% In termal səfər diapazonu və 4–10 düymlük maqnit səfər diapazonu ilə narahatçılığa səbəb olan sönmənin qarşısını almaq üçün seçici qorunma imkanı verir.

Əməliyyat şərtləri

Ətraf mühitin temperaturu:-25°C-dən +70°C-yə qədər, sənaye mühitlərində həddindən artıq temperatur dalğalanmalarına tab gətirə bilir.

Montaj üsulu:Sabit və ya çıxarıla bilən tip; üfüqi/şaquli şin birləşmələrini dəstəkləyir və standart paylayıcı şkaf quraşdırma ölçülərinə uyğun gəlir.

Mühafizə sinfi:IP20 (kabinet quraşdırılması üçün); korpus yüksək temperatura davamlı, zərbəyə davamlı mühəndis plastiklərindən tikilib və IEC 60947-2 standartına uyğundur.

Əsas fərqlər: Aşağı gərginlik və yüksək gərginlik kəsicilər

Aşağı Gərginlik (LV) və Yüksək Gərginlik (HV) mühafizəsi arasındakı fərqi başa düşmək enerji paylama sisteminiz üçün düzgün avadanlığı seçmək üçün çox vacibdir. Onların müqayisəsi belədir:

Aşağı Gərginlik (LV) Açarları

• Gərginlik diapazonu:Tipik olaraq **1000V AC**-a qədər sistemlər üçün qiymətləndirilir. Ümumi reytinqlərə yaşayış və yüngül kommersiya istifadəsi üçün 240V və 400V daxildir.
• Tətbiqlər:Ev təsərrüfatlarının paylayıcı lövhələrində, kiçik ticarət binalarında və son dövrə qorunmasında (işıqlandırma, rozetkalar) geniş istifadə olunur.
• Ölçü və Mürəkkəblik:Ümumiyyətlə yığcam (məsələn, MCB) və dizayn baxımından daha sadədir, kompleks qövs idarəetmə sistemləri olmadan əsas həddindən artıq yüklənmə və qısaqapanmadan mühafizəyə diqqət yetirir.

Yüksək Gərginlik (HV) Açarları

• Gərginlik diapazonu:Çox vaxt **3,3kV-dan 72,5kV** və ya daha yüksək olan orta və yüksək gərginlikli sistemlər üçün nəzərdə tutulmuşdur.
• Qövs Söndürmə:Yüksək gərginlik güclü qövslər yaratdığından, bu kəsicilər (bizim kimiAC yüksək gərginlikli qəliblənmiş qutu dövrə açarı) cərəyanı təhlükəsiz şəkildə kəsmək üçün vakuum şüşələri, SF6 qazı və ya xüsusi şəbəkələr kimi qabaqcıl qövs söndürmə texnologiyaları tələb olunur.
• Tətbiqlər:Etibarlılığın kritik olduğu ağır sənaye müəssisələri, elektrik istehsal stansiyaları, böyük transformatorlar və əsas paylayıcı qidalandırıcılar üçün vacibdir.
• Müdafiə:Tez-tez dəqiq seçmə koordinasiya və uzaqdan idarəetmə imkanları üçün mürəkkəb elektron səfər qurğuları ilə təchiz edilmişdir.

Yüksək gərginlikli elektrik açarlarının növləri hansılardır?

Yüksək gərginlikli elektrik açarları elektrik qövsünü söndürmək üçün istifadə etdikləri mühitə görə təsnif edilir. Sistemin təhlükəsizliyi və səmərəliliyi üçün düzgün növün seçilməsi vacibdir.

Vacuum Circuit Breaker (VCB)

• Prinsip:Qövs söndürmə və izolyasiya mühiti kimi vakuumdan (təzyiq < 10⁻⁴ Pa) istifadə edir. Qaz molekullarının olmaması qövsün özünü saxlamasını son dərəcə çətinləşdirir.
• Əsas Xüsusiyyətlər:Kompakt ölçü, uzun xidmət müddəti və təmirsiz işləmə. Onlar qaz və neftdən istifadə etmədikləri üçün ekoloji cəhətdən təmizdirlər.
• Ərizə:Orta gərginlikli (40,5 kV-a qədər) daxili keçid qurğularında üstünlük təşkil edir.

SF6 dövrə açarı

• Prinsip:İzolyasiya gücü havadan ~2,5x və qövs söndürmə qabiliyyətindən ~100x daha yaxşı olan Kükürd Heksaflorid (SF6) qazından istifadə edir.
• Əsas Xüsusiyyətlər:Yüksək gərginlikli (HV) və həddindən artıq yüksək gərginlikli (EHV) ötürücü şəbəkələrdə əla performans. Onlar etibarlıdır, lakin qaz sızmasının qarşısını almaq üçün ciddi sızdırmazlıq tələb edir.
• Ərizə:Yarımstansiyalarda və xarici yüksək gərginlikli elektrik verilişi xətlərində (72,5 kV-dan yuxarı) geniş istifadə olunur.

Hava partlayışı dövrə açarı

• Prinsip:Qövsü üfürmək, onu sürətlə soyutmaq və söndürmək üçün sıxılmış havanın yüksək təzyiqli partlayışından istifadə edir.
• Əsas Xüsusiyyətlər:Sürətli əməliyyat və yanğına qarşı təhlükəsizdir (yağ yoxdur). Bununla belə, onlar səs-küylüdür və mürəkkəb hava kompressor sistemi tələb edir.
• Ərizə:Tarixən çox yüksək gərginlikli (EHV) sistemlər üçün istifadə olunur, baxmayaraq ki, müasir şəbəkələrdə əsasən SF6 və VCB ilə əvəz olunur.

AC Yüksək Gərginlikli MCCB hara uyğun gəlir?

VCB və SF6 açarları ötürmə səviyyəsindəki gərginlikləri idarə edərkənAC yüksək gərginlikli MCCBsənaye orta gərginlik paylanması üçün nəzərdə tutulmuşdur (məsələn, 690V-dan 3,6kV-a qədər). O, standart aşağı gərginlikli açarlar və kütləvi yüksək gərginlikli keçid qurğuları arasındakı boşluğu aradan qaldıraraq, ağır maşınlar və güc mərkəzləri üçün möhkəm mühafizə təklif edir.

Tez-tez verilən suallar

Gərginlik dərəcəsi (Un) nədir?

Bizim üçün nominal əməliyyat gərginliyi (Un).AC yüksək gərginlikli MCCBadətən **690V AC**-a qədər dəyişir. Bu reytinq açarın böyük enerji mərkəzləri və ağır maşınlar kimi yüksək gərginlikli sənaye mühitlərində təhlükəsiz işləyə və dövrələri təcrid edə bilməsini təmin edir.

Transformatorun əsas tərəfi üçün standart MCCB istifadə edə bilərəmmi?

Bəli, lakin diqqətli seçim tələb edir. Açar transformatorun başlanğıc cərəyanını narahat etmədən idarə etməlidir. BizimAC yüksək gərginlikli MCCBseriyası tənzimlənə bilən maqnit səfər parametrlərinə malikdir (məsələn, 4-10 dəfə In), siz hələ də qısaqapanmadan qorunma təmin edərkən, başlanğıc cərəyanlarına dözmək üçün həddi kifayət qədər yüksək təyin etməyə imkan verir.

Tipik cari diapazon nədir?

Yüksək gərginlikli qəliblənmiş qutu elektrik açarları standart miniatür açarlarla müqayisədə ümumiyyətlə daha yüksək amper ehtiyaclarını ödəyir. Bizim çeşidimiz adətən aşağıdakıları əhatə edir250A-dan 2500A-a qədər, onları əsas paylayıcı qidalandırıcılar və böyük sənaye yükləri üçün uyğun edir.

How do they differ from fuses?

• Sıfırlana bilən:Xətadan sonra dəyişdirilməli olan qoruyuculardan fərqli olaraq, MCCB söndürüldükdən sonra sıfırlana bilər.
• Tənzimlənmə:MCCB-lər sabit qoruyucuların təmin edə bilmədiyi dəqiq qorunma koordinasiyasını təklif edərək tənzimlənən səfər parametrlərinə (istilik və maqnit) imkan verir.
• Keçid:MCCB texniki xidmət üçün elektrik enerjisini ayırmaq üçün əl ilə keçid kimi xidmət edə bilər.

DC sistemində AC açarı istifadə etsəm nə baş verir?

Bunu etmə.AC açarları elektrik qövsünü söndürmək üçün alternativ cərəyanın sıfırdan keçməsinə əsaslanır. DC cərəyanı sıfırı keçmir, yəni qövs sönməyəcək və yanğına və ya partlayışa səbəb ola bilər. DC tətbiqləri üçün xüsusi olaraq qiymətləndirilmiş bir açardan istifadə etməlisiniz.

Yüksək gərginlikli MCCB-ni necə təhlükəsiz şəkildə əvəz etmək olar?

Təhlükəsizlik hər şeydən üstündür. Bu addımları izləyin:

1. Enerjisizləşdirin:Yuxarı enerji təchizatını söndürün və sıfır gərginliyi yoxlayın.
2. Lokavt/Etiket:Təsadüfən yenidən enerjinin yaranmasının qarşısını almaq üçün kilidləmə cihazlarını tətbiq edin.
3. Bağlantını kəsin:Xətti çıxarın və kabelləri yükləyin (və əgər varsa neytral).
4. Əvəz edin:Köhnə qurğunu ayırın və yenisini quraşdırınAC yüksək gərginlikli qəliblənmiş qutu dövrə açarı, bütün birləşmələrin istehsalçının spesifikasiyasına uyğun olaraq bağlanmasını təmin etmək.
