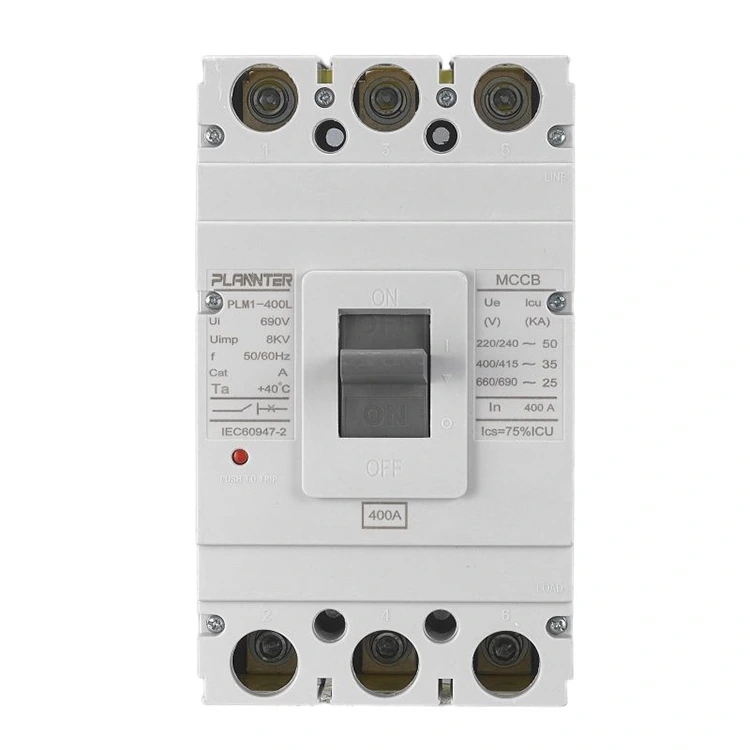

Elektrik 400A AC qəliblənmiş qutu dövrə açarı

Elektrik 400A AC MCCB-nin Texniki Xüsusiyyətləri

• Nominal Cərəyan (İç):400A
• Nominal Əməliyyat Gərginliyi (Ue):AC 400V / 415V
• Nominal İzolyasiya Gərginliyi (Ui):AC 800V-ə qədər
• Nominal Tezlik:50/60 Hz
• Qütblərin sayı:3P / 4P isteğe bağlıdır
• Qırılma Tutumu (Icu):50kA – 65kA (IEC 60947-2)
• Nominal Xidmətin Qırılma Tutumu (Ics):75% - 100% Icu
• Səyahət Vahidinin Növü:Termal-Maqnit / Elektron (isteğe bağlı)
• Səyahət Xüsusiyyətləri:Tənzimlənən həddindən artıq yüklənmə və sabit/tənzimlənən qısaqapanmadan qorunma
• Mexanik Ömrü:≥ 10.000 əməliyyat
• Elektrik ömrü:≥ 20.000 əməliyyat
• Əlaqə materialı:Gümüş qalay oksidi ərintisi
• Quraşdırma üsulu:Sabit montaj
• Bağlantı növü:Ön / Arxa əlaqə isteğe bağlıdır
• Əməliyyat mexanizmi:İsteğe bağlı motorlu mexanizmlə əl ilə işləmə
• Qoruma səviyyəsi:IP20 (qoşulma ilə daha yüksək)
• Ətraf mühitin temperaturu:-5°C ilə +40°C arasında
• Standartlara uyğunluq:IEC 60947-2, ISO9001

Məhsul Xüsusiyyətləri:

√ Qırılma qabiliyyəti 65 kA-a çatır

√ 400 A əməliyyat cərəyanı reytinqi

√ Aşağı empedanslı gümüş ərintisindən hazırlanmış kontaktlar

√ Yüksək sürətli dörd barlı keçid sistemi

√ Kompakt tikinti, sadə quraşdırma

√ Döngə müqavimətinin ciddi yoxlanışından keçir

√ Avtomatlaşdırılmış istehsal vahidliyi qoruyur

√ Dərhal qısaqapanma kəsilməsi

√ Etibarlı aşağı axın dövrəsinin mühafizəsi

√ Azaldılmış texniki xidmət tələbləri ilə qənaətcil

400A AC MCCB-nin Əsas Üstünlükləri

Yüksək cərəyanla işləmə:

• Böyük elektrik sistemlərində ağır yükləri idarə etmək üçün 400A olaraq qiymətləndirilib
• Əsas panellərin və aşağı axın avadanlığının etibarlı işini dəstəkləyir

Tənzimlənən Səyahət Parametrləri:

• Termal-maqnit açma qurğusu həddindən artıq yüklənmə və qısa qapanmadan qorunmaq üçün incə tənzimləmə imkanı verir
• Yük növü və tətbiq ssenarisi əsasında mühafizəni optimallaşdırır

Yüksək sındırma qabiliyyəti:

• IEC 60947-2 standartlarına uyğun olaraq 50-65 kA son qırılma qabiliyyəti (Icu)
• Avadanlıqları və kabelləri qorumaq üçün ciddi nasazlıq cərəyanlarını sürətlə kəsir

Kompakt dizayn:

• Ənənəvi çərçivə açarları ilə müqayisədə yerə qənaət edən həll
• Panel lövhələrində və enerji paylayıcı qurğularda quraşdırmaq və saxlamaq asandır

Çox yönlü aksesuarlar:

• Sistem inteqrasiyası üçün əlavə köməkçi kontaktlar, manevr səfərləri və həyəcan modulları
• Müxtəlif nəzarət və monitorinq parametrləri ilə uyğun gəlir

Davamlılıq və Etibarlılıq:

• Dəqiq ştamplama və lazer qaynağı ilə gümüş qalay oksidi ərintisi kontaktları
• 20.000 dövründən çox elektrik ömrü və 35 mikro-ohm altında aşağı kontakt müqaviməti
• Qabaqcıl montaj və kalibrləmə ardıcıl əməliyyat gücünü və performansını təmin edir

Təkmil Təhlükəsizlik:

• Yüksək keçiriciliyə malik silikon polad maqnit boyunduruğu 10 ms-dən aşağı qısaqapanma reaksiyasını təmin edir
• Fırlanma momenti ilə kalibrlənmiş terminal vintləri və döngə müqavimətinin yoxlanılması ilə 100% zavod yoxlaması
• Elektrik xətalarına qarşı etibarlı qorunma və gücləndirilmiş personal təhlükəsizliyi

Tez-tez verilən suallar

400A MCCB-nin əsas tətbiqi nədir?

• Elektrik 400A AC qəliblənmiş qutu dövrə açarı sənaye, kommersiya və böyük yaşayış sistemləri üçün əsas enerji paylama panellərində istifadə olunur.
• Sxemləri həddindən artıq yüklənmələrdən, qısa qapanmalardan və nasaz cərəyanlardan qoruyur.
• Mühərriklər, transformatorlar və böyük cihazlar kimi aşağı axın avadanlıqlarının etibarlı işləməsini təmin edir.

400A səfər parametri tənzimlənirmi?

• Bəli, MCCB tənzimlənən parametrləri olan termal-maqnit açma qurğusuna malikdir.
• Yük növü və təhlükəsizlik tələbləri əsasında fərdiləşdirməyə imkan verir.
• Effektiv müdafiəni qoruyarkən narahatçılığa səbəb olmanın qarşısını almağa kömək edir.

3P və 4P 400A MCCB-lər arasındakı fərq nədir?

• 3P MCCB: Neytral xətti pozulmadan buraxaraq üç fazalı dövrələri qoruyur.
• 4P MCCB: Üç fazalı dövrələri üstəgəl neytral xətti qoruyur, tam ayrılmanı təklif edir.
• Seçim sistem tələblərindən və təhlükəsizlik standartlarından asılıdır.

400A MCCB üçün hansı kabel ölçüsündən istifadə etməliyəm?

• Kabel ölçüsü quraşdırma növündən, izolyasiya materialından və icazə verilən gərginlik düşməsindən asılıdır.
• Tipik olaraq, 400A MCCB-lər 120 mm² ilə 185 mm² mis keçiricilər arasında dəyişən kabellərlə birləşdirilir.
• Xüsusi layihə şərtlərinə əsaslanan dəqiq tövsiyələr üçün Pugao Electric ilə məsləhətləşin.

400A MCCB nə qədər tez-tez sınaqdan keçirilməlidir?

• Dövri yoxlama tövsiyə olunur, adətən kritik sistemlər üçün hər 6-12 aydan bir.
• Mexanik əməliyyat, səfər cavabı və əlaqə bütövlüyü üçün test edin.
• Elektrik 400A AC Qəliblənmiş Korpusun dövrə açarının xidmət müddəti ərzində etibarlı qorunma saxlamasını təmin edir.
