Üçlü Ekranlı 2P Rəqəmsal Gərginlik Qoruyucu Tip C

Sənaye keçid cihazları alıcıları dəmir yolu sahəsinə qənaət edən və sahə naqillərinin mürəkkəbliyini azaldan çoxfunksiyalı monitorinq cihazlarını axtarırlar. PUGAO (Mora) tərəfindən dəqiqliklə qurulmuş, üçlü displeyli yüksək səmərəli 2P Rəqəmsal Gərginlik Qoruyucu Tip C bu axtarış niyyətinə hamısı bir yerdə 36 mm enində modul paketi ilə cavab verir. Köhnə iki pəncərəli dizaynlardan fərqli olaraq, bu qurğu daxili cərəyan sensoru və yüksək ayırdetməli sızma izləmə sxeminə malikdir. Bortda olan mikroprosessor həssas avtomatlaşdırılmış maşınların tam qorunmasını təmin etmək üçün həddindən artıq gərginlik, həddindən artıq cərəyan və qalıq cərəyan xətaları üçün müstəqil tənzimləmə diapazonlarını təmin edərək, bu girişləri eyni vaxtda emal edir.

Üç Pəncərəli İnterfeys Baxım Səmərəliliyiniz üçün nə edə bilər?

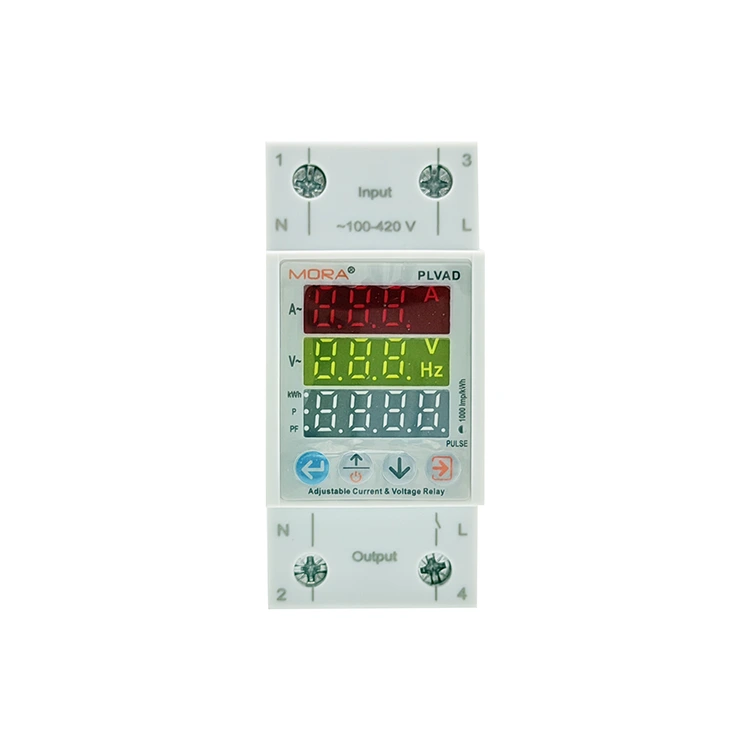

Müasir avtomatlaşdırma alt panelləri diaqnostikanı sadələşdirmək və fasilələrin qarşısını almaq üçün ətraflı elektrik məlumatları tələb edir. Üçlü Ekranlı 2P Rəqəmsal Gərginlik Qoruyucusu C Tipi eyni vaxtda xətt gərginliyini (V), aktiv dövrə cərəyanını (A) və real vaxt qalıq cərəyan/güc göstəricilərini göstərən üç müstəqil, yığılmış rəqəmsal displey pəncərəsindən istifadə edir. Bu real vaxt rejimində məlumat ekranı üzlük düymələrindən istifadə edərək menyular arasında əl ilə dövrə vurmaq ehtiyacını aradan qaldıraraq, texniki xidmət qruplarına balanssız yükləri, harmonik cərəyanları və ya kritik nasazlıq sistemin plansız bağlanmasına səbəb olmamışdan əvvəl nasaz izolyasiyanı dərhal aşkar etməyə imkan verir.

Texniki Performans Parametrləri

• İşləmə gərginliyi diapazonu: 140V - 300V AC (50/60 Hz)

• Cari Monitorinq Tutumu (Iₘₐₓ): 1A - 63A Ayarlanabilir (Addım: 0.1A)

• Sızma Həssaslıq Spektrumu: 10mA - 99mA Aralığı və ya Konfiqurasiya edilə bilən Bypass

• Məlumat Yeniləmə Sürəti / Dəqiqlik: ≤ 0,5 s Nümunə alma dövrü / Sinif 1.0 Metrologiya

• Terminal Naqil Tutumu: 25 mm² Bərk / 16 mm² Çevik Qapaqlı Kabel qəbul edir

• Uyğunluq və Sertifikatlar: CE Sertifikatlı, RoHS Uyğundur, IEC 60947-2 Əlavə B Standartlarına uyğun istehsal edilmişdir

Mikrosaniyəlik Torpaq Sızmasının İzlənməsi

Millimetr səviyyəli sızmanın dəqiq monitorinqi: Peşəkar qalıq cərəyan monitorinqi nüvəsi ilə təchiz olunub, o, milliamper səviyyəli torpaq nasazlığı cərəyanının real vaxt rejimində izlənilməsini dəstəkləyir, naqilin köhnəlməsi, nəm sızması və izolyasiya zədələnməsi nəticəsində yaranan kiçik sızma siqnallarını dəqiqliklə tutur.

İkili Yanğın və Elektrik Çarpmasının Qarşısının Alınması: Qısaqapanmadan qorunma əsasında dövrə üçün ikinci dərəcəli təhlükəsizlik mühafizəsi baryeri qurur, izolyasiyanın nasazlığı nəticəsində yaranan elektrik yanğınlarının və elektrik şoku qəzalarının qarşısını effektiv şəkildə alır və köhnə naqil qurğuları və yüksək təhlükəsizlik səviyyəli sənaye ssenariləri üçün uyğundur.

Quraşdırılmış aşağı itkili cərəyan sensoru və həddindən artıq cərəyandan qorunma

İnteqrasiya edilmiş Algılama Məkanına qənaət edən Dizayn: Daxili aşağı müqavimətli yüksək dəqiqlikli cərəyan transformatoru, 0-63A tam diapazonlu yüksək dəqiqlikli cərəyan monitorinqini dəstəkləyir. Üçlü Ekranlı 2P Rəqəmsal Gərginlik Qoruyucu Tip C, xarici CT sensorlarına və köməkçi naqillərə ehtiyacı aradan qaldırır, paylama qutusunun daxili tərtibatını xeyli optimallaşdırır və mühəndislik xərclərini azaldır.

Ağıllı Inrush Cari İdentifikasiyası: İstifadəçilər həddindən artıq cərəyan səfər həddini və gecikmə vaxtını fərdiləşdirə bilərlər. Sistem mühərrikin işə salınması zamanı ani ani cərəyanı avtomatik müəyyən edə və qarşısını ala bilər, narahatlıq yarada bilməz və dövrə avadanlığını qorumaq üçün həqiqi davamlı yüklənmə nasazlıqları üçün enerji təchizatını tez kəsə bilər.

Uzunmüddətli sabit əlaqə

• Qaz keçirməyən naqillərin dizaynı: Nikel örtüklü mis sıxaclar və M5 poladdan hazırlanmış kompozit vintlər güclü sıxma qüvvəsi ilə maksimum 2,5 Nm naqil fırlanma momentini dəstəkləyir.

• Yaşlanma Əleyhinə və Boşluq Əleyhinə: Terminalın daxili divarındakı dərin sürüşməyə qarşı dişlər mis məftil özəyinə möhkəm dişləyir, misin sürünməsi və uzunmüddətli istilik dövriyyəsi nəticəsində yaranan boş kontakt nasazlıqlarını effektiv şəkildə həll edir və aşağı müqavimətlə sabit işləməyi təmin edir.

Tez-tez verilən suallar

S: Niyə aşağı güclü avadanlıq normal işləyərkən cari displey 0,0A göstərir?

A: Bu modelin daxili cərəyan transformatoru 0,5A minimum aşkarlama həddi ilə sənaye yüksək güclü yükün monitorinqi üçün kalibrlənib. Kiçik işıqlar və gözləmə elektronikası kimi aşağı gücə malik avadanlıqların işləmə cərəyanı aşkarlama limitindən aşağıdır, buna görə də ekran 0,0A göstərir. Üçlü Displeyli bu 2P Rəqəmsal Gərginlik Qoruyucu Tip C aşağı gücə malik avadanlıqların mikro cərəyanının ölçülməsi üçün deyil, sənayenin yüksək yükdən qorunması üçün yerləşdirilib.

S: Sızıntıdan qorunma funksiyası əsas sızma səviyyəsi yüksək olan köhnə qurğular üçün söndürülə bilərmi?

A: Bəli. Qalıq cərəyan həddi 10–99mA daxilində sərbəst şəkildə tənzimlənə bilər və ya köhnə xətlərin xas əsas sızması nəticəsində yaranan narahatlıq səfərlərinin qarşısını almaq üçün proqramlaşdırma menyusu vasitəsilə əl ilə söndürülə bilər. Yerində torpaqlama təhlükəsizlik spesifikasiyasına uyğunluğunu təmin etmək üçün yerində naqillərin təhlükəsizliyini təsdiq etdikdən sonra ixtisaslı elektrikçi tərəfindən idarə edilməsi tövsiyə olunur.

S: Elektrik kəsildikdən sonra fərdiləşdirilmiş gərginlik və cərəyan parametrləri itiriləcəkmi?

A: İtki yoxdur. İstifadəçi tərəfindən təyin edilmiş bütün qorunma hədləri və əməliyyat parametrləri bortda EEPROM uçucu olmayan çipdə bərkidilir, batareyanın ehtiyat nüsxəsi tələb olunmur. Parametrlər daimi olaraq saxlanılır və şəbəkə enerjisinin bərpasından sonra mühafizə işini davam etdirmək üçün avtomatik yüklənə bilər.
