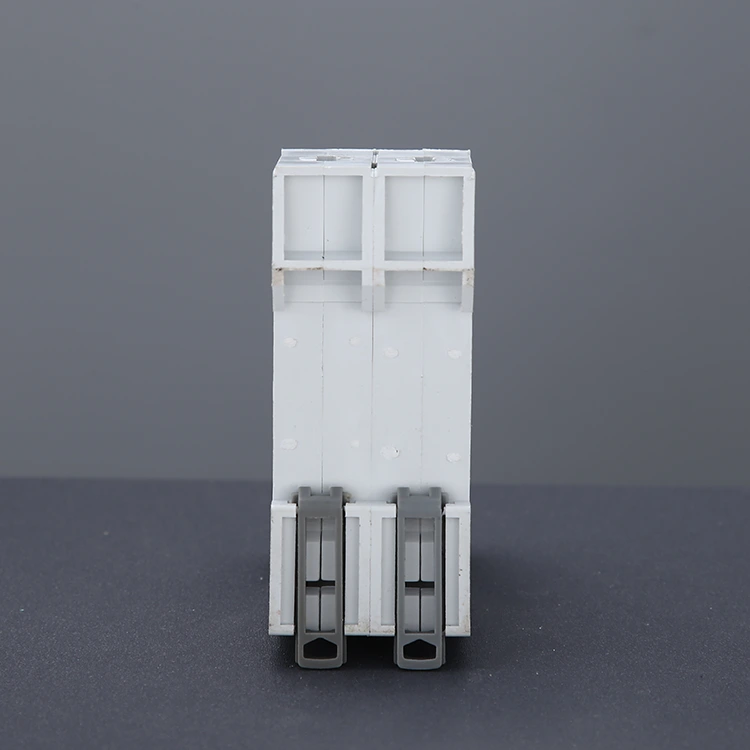

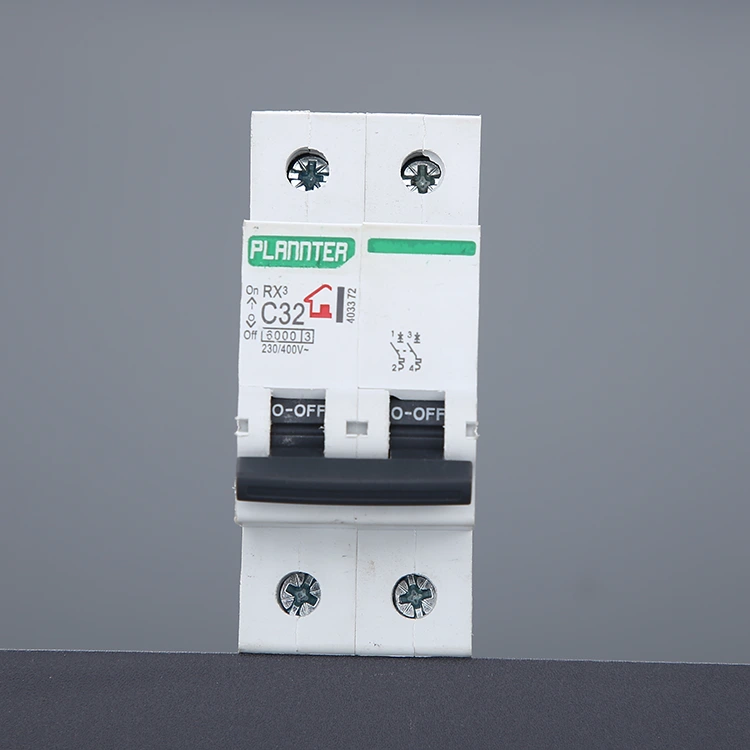

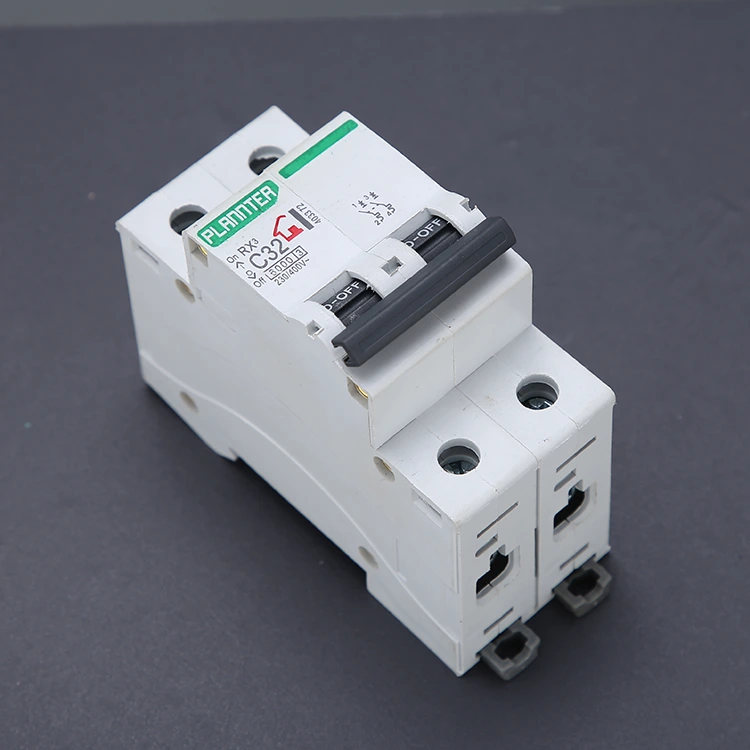

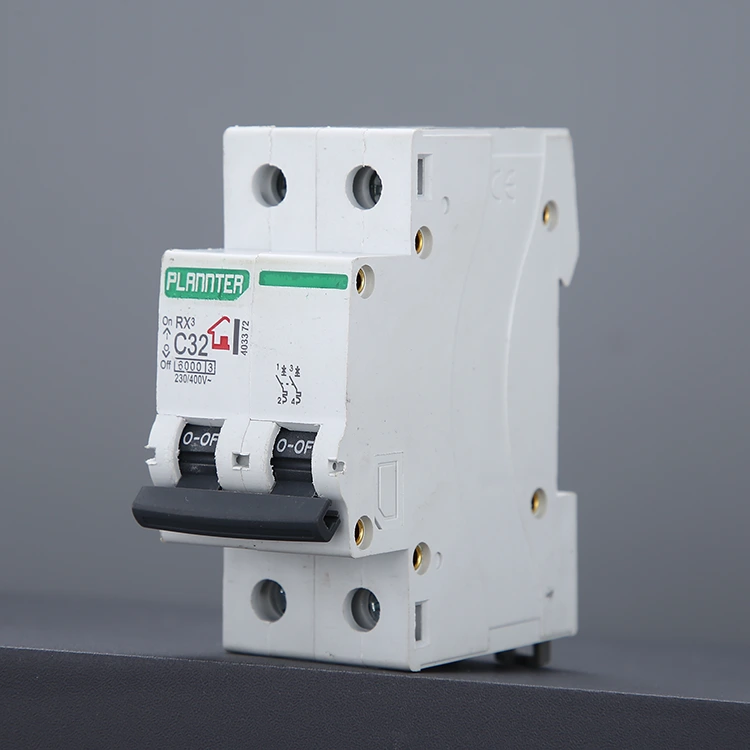

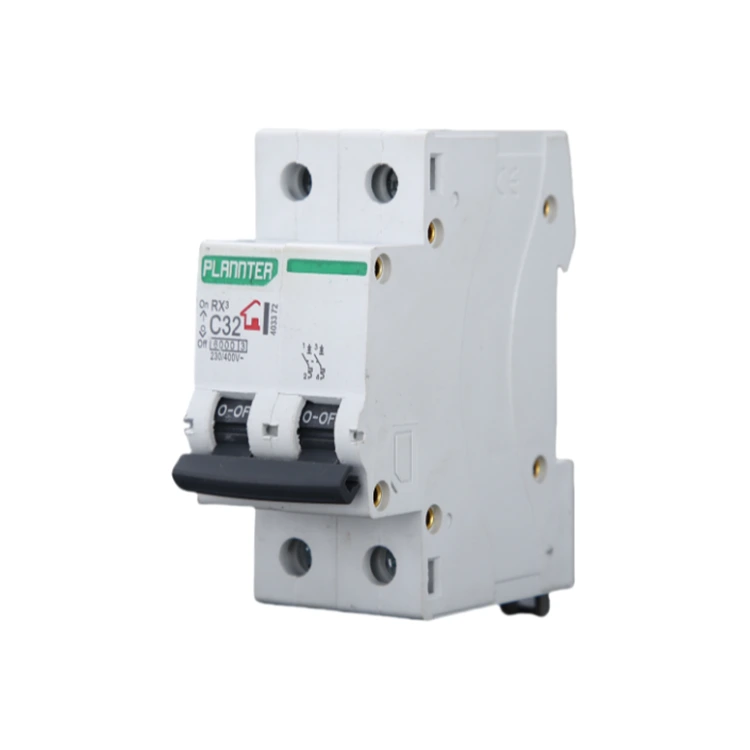

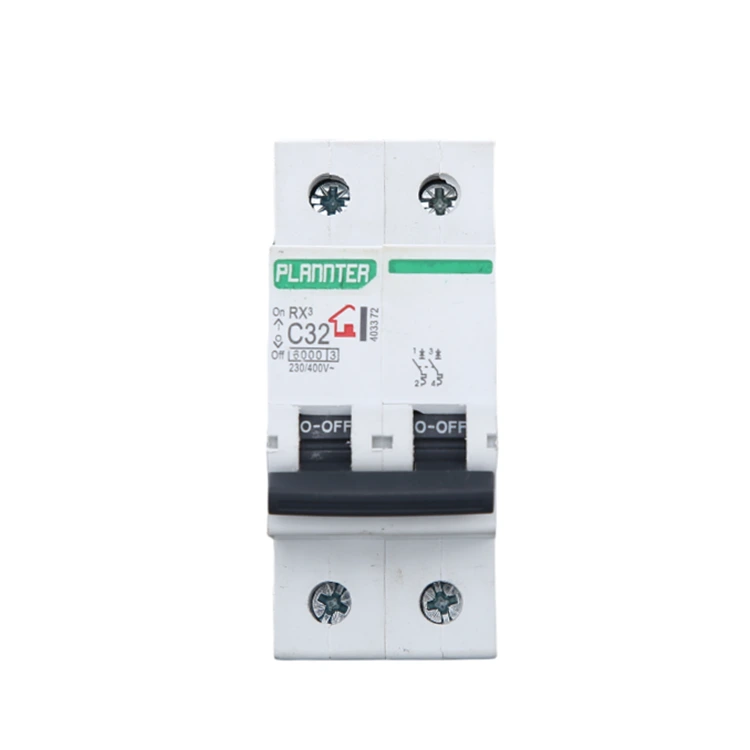

DZ47 Hava Keçirici Açar

PUGAO (Plannter Electric) fabriki tərəfindən təklif olunan yüksək keyfiyyətli DZ47 Hava Açar Dövr Keçiri, alternativ cərəyan dövrələrində istifadə olunan bir növ elektrik qoruyucu cihazıdır, iki müstəqil dirəyə malikdir, eyni zamanda dövrədə yanğın naqili və sıfır naqili kəsə bilir. O, daxili termal maqnit soyma mexanizmi və ya elektron soyma mexanizmi vasitəsilə real vaxt rejimində dövrədəki cərəyan dəyişikliyinə nəzarət edir və dövrə həddindən artıq yükləndikdə, qısaqapanma və digər anormal vəziyyətlərdə, DZ47 Hava Açar Dövrə Kesicisi enerji təchizatını kəsmək üçün tez və avtomatik olaraq ayrıla bilər, avadanlığın zədələnməsinin qarşısını almaq və digər istehsalat məhsullarının zədələnməsinin qarşısını alır. CE, CCC və ISO9001 sertifikatlarına uyğundur.

İş prinsipi

DZ47 Hava Açar Dövr Keçiri yüksək standartlaşdırılmış məhsuldur. PUGAO-nun yetkin istehsal prosesi və qabaqcıl texnologiyası üç əsas iş prinsipindən istifadə edir: termal açma, maqnit açma və hava qövsünün söndürülməsi. Məhsullarımız bütün dünyada minlərlə elektrik sistemi üçün etibarlı qorunma təmin edir.

1. Termal səyahət

Elektrik kəsicisi müxtəlif istilik genişlənmə əmsallarına malik iki metaldan ibarət bimetal zolaqdan ibarətdir. Dövrə cərəyanı nominal dəyəri aşdıqda, lakin hələ qısaqapanma səviyyəsinə çatmadıqda, cərəyanın yaratdığı istilik bimetal zolağın bir tərəfə əyilməsinə səbəb olur.

Əvvəlcədən təyin edilmiş bir açıya əyildikdən sonra mexaniki əlaqəni işə salır və elektrik açarının işə düşməsinə səbəb olur. 14 illik yığılmış kalibrləmə təcrübəmizdən istifadə edərək, bimetal zolağımız yüksək təmizlikli materialdan hazırlanıb və nəticədə cari dalğalanmalara həssas və ardıcıl reaksiya verir.

2. Maqnetik səyahət

Elektrik açarının tərkibində elektromaqnit sarğı var. Qısa qapanma baş verdikdə, cərəyan dərhal normal dəyərdən bir neçə dəfə, hətta onlarla dəfə artır. Bu nəhəng cərəyan bobində güclü bir maqnit sahəsi yaradır və elektromaqnit armaturunu dərhal piston kimi özünə çəkir.

Armatur birbaşa işə salma mexanizminə təsir edərək, millisaniyə səviyyəsində ani enerji kəsilməsinə nail olur.

Mexanizmin yüksək tezlikli cərəyanın təsiri altında tıxanmaması və sıradan çıxmamasını təmin etmək üçün zavodumuz yüksək keçiriciliyə malik mis və tam avtomatlaşdırılmış nöqtə qaynaq prosesindən istifadə edir.

3. Qövs Söndürmə Sistemi

Kontaktlar bir-birindən ayrılan anda yüksək gərginlikli cərəyan havanı parçalayır, yüksək temperaturlu qövs yaradır və bu, xüsusi hazırlanmış qövs söndürmə kamerasına çəkilir. Çoxlu metal ızgara təbəqələri qövsü bir neçə kiçik seqmentə ayırır, yandırılmış kontaktların qarşısını almaq üçün sürətlə soyudulur və söndürülür.

Bizim DZ47 seriyamız qövs söndürmə şəbəkəsinin düzülmə sıxlığını optimallaşdırır, hətta tez-tez açılan şəraitdə belə daxili komponentləri effektiv şəkildə qoruyur.

Texniki Üstünlüklər

PUGAO-nun DZ47 Hava Açar Dövr Keçiri müxtəlif mürəkkəb iş şəraitində dəqiq və etibarlı işləməyi təmin etmək üçün yüksək performanslı termomaqnit ayırma texnologiyasından istifadə edir. Məhsul aşağıdakı əsas üstünlüklərə malikdir:

Yüksək kəsmə qabiliyyəti: standart model şəhər elektrik şəbəkələrinin və sənaye mühitlərinin qısaqapanmadan qorunması tələblərinə cavab verən 6kA-a qədər kəsmə qabiliyyətinə malikdir.

Geniş gərginlikli tətbiq: AC 230/400V sistemini dəstəkləyin, güclü uyğunluq, müxtəlif milli və regional elektrik şəbəkəsi standartlarına tətbiq oluna bilər.

Modul dizayn: yığcam ölçü, DIN rels montajını dəstəkləyir, hər cür paylayıcı qutulara və idarəetmə şkaflarına inteqrasiya etmək asandır.

Güclü qövs söndürmə qabiliyyəti: DZ47 Hava Açar Dövrə Keçiri çox qatlı keramika ayırıcı və metal qövs söndürmə barmaqlığını birləşdirən strukturu qəbul edir ki, bu da qövsü effektiv şəkildə yatırır və xidmət müddətini uzadır.

Uzun mexaniki xidmət müddəti: ciddi sınaqdan sonra mexaniki əməliyyat müddəti 10.000 dəfədən çox olur.

Tez-tez verilən suallar

S: DZ47 seriyalı elektrik açarları DC sistemlərində istifadə edilə bilərmi?

A: Xeyr. DZ47 seriyası AC üçün xüsusi olaraq hazırlanmış hava açarıdır. Alternativ cərəyan (AC) sıfır kəsişmə xüsusiyyətinə malikdir və onun daxili qövs söndürmə şəbəkəsi qövsləri effektiv şəkildə söndürür.

Doğrudan cərəyan (DC) sıfır keçid xarakteristikasına malik deyil. AC dövrə açarından istifadə potensial olaraq yanğına səbəb ola biləcək sönməmiş qövslərə səbəb ola bilər. Əgər günəş enerjisi və ya akkumulyator sisteminə ehtiyacınız varsa, xüsusi DC Circuit Breaker spesifikasiyası üçün bizimlə əlaqə saxlayın.

S: Mən üç fərqli əyilmə əyrisi (B, C və D) arasında necə seçim edə bilərəm?

A: Seçim yük növünüzdən asılıdır:

Tip B (3-5In): Sırf müqavimətli qızdırıcılar və kompüter avadanlığı kimi aşağı başlanğıc cərəyan yükləri üçün uyğundur.

Tip C (5-10In): İşıqlandırma cihazları, ümumi məişət texnikası və kommersiya enerjisinin paylanması üçün uyğun olan ən ümumi spesifikasiya.

Tip D (10-14In): Kiçik mühərriklər, kompressorlar və ya sənaye transformatorları kimi son dərəcə yüksək başlanğıc cərəyanları olan avadanlıqlar üçün uyğundur.

Pugao sizin mühəndis çertyojlarınız əsasında dəqiq seçim məsləhətləri verə bilən peşəkar texniki komandaya malikdir. Tələblərinizi göndərmək və pulsuz təklif almaq üçün bizimlə əlaqə saxlayın!

Əlavə texniki suallarınız üçün dərhal mühəndislərimizlə məsləhətləşin; tez cavab verəcəyik.
