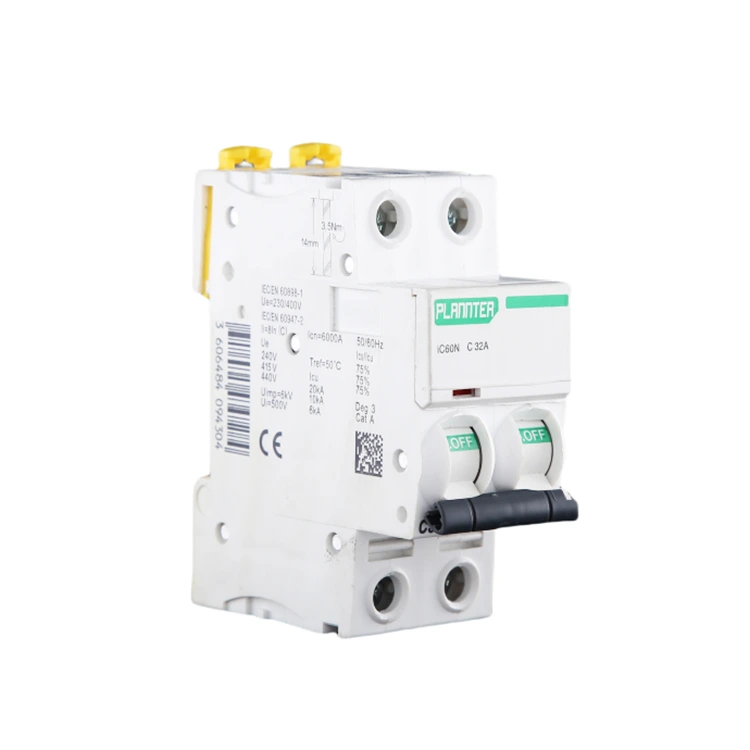

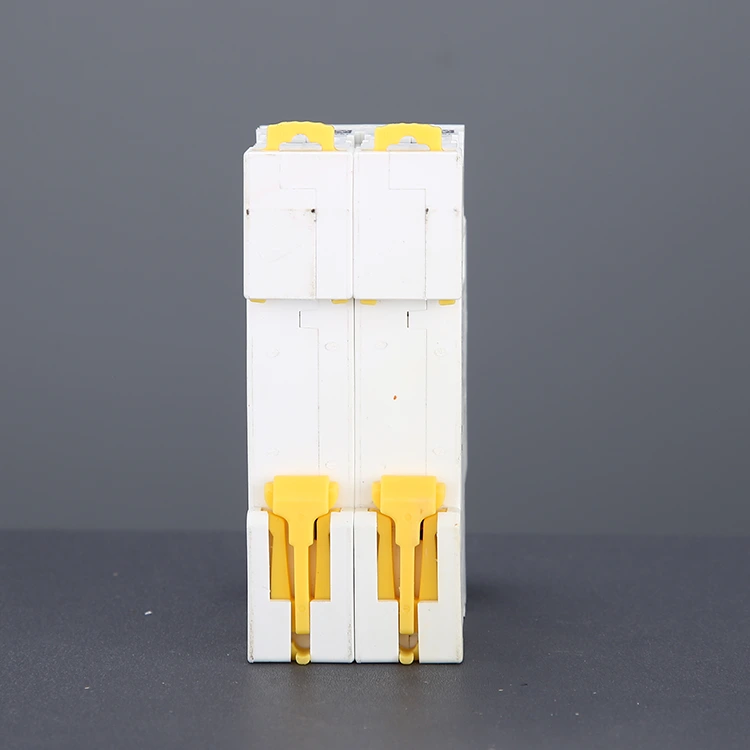

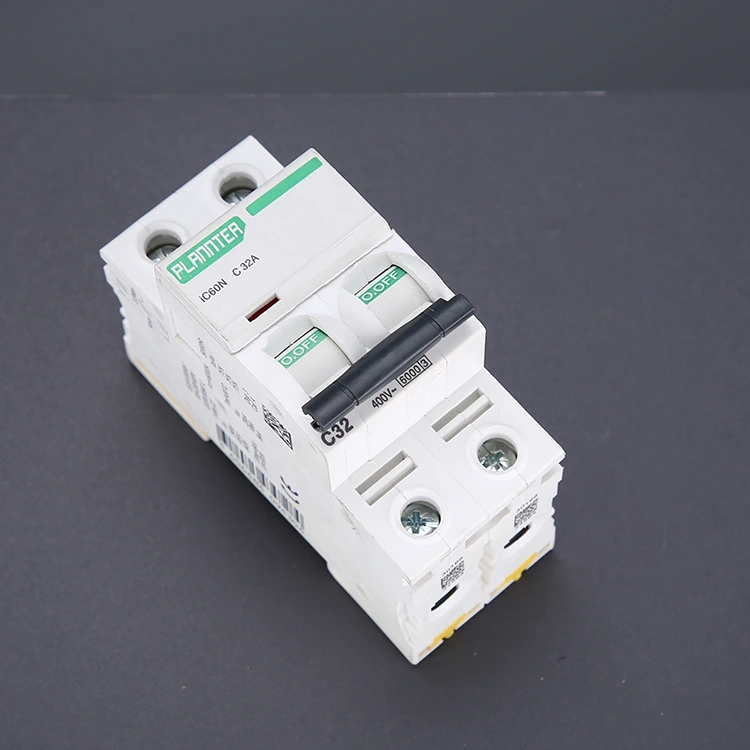

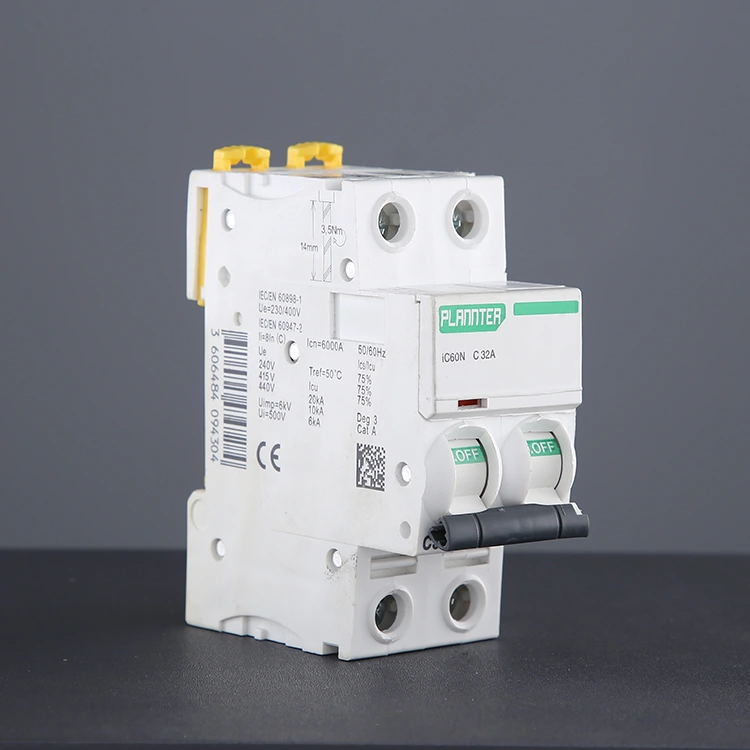

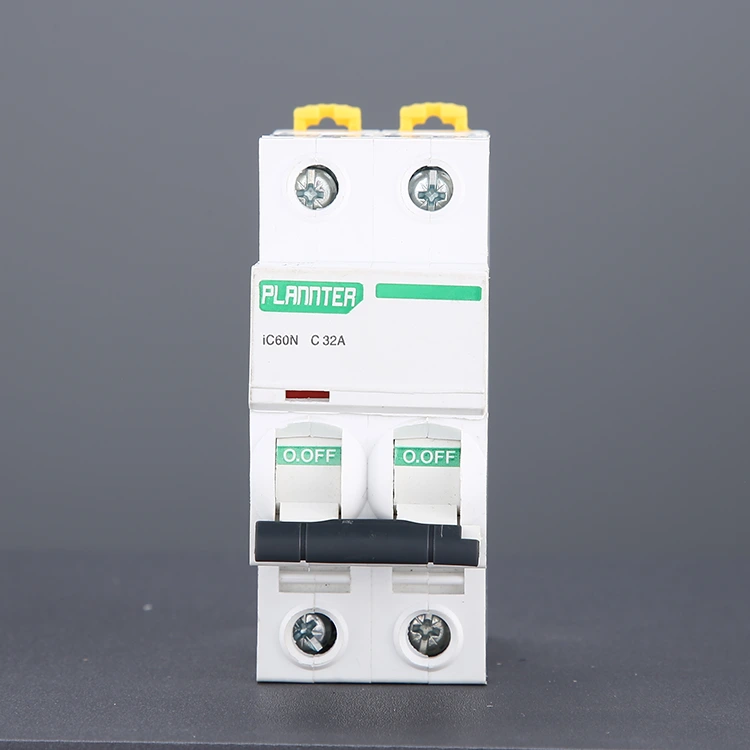

DIN Dəmiryolu Montajlı Miniatür Devre Açıcı

Yalnız yanğın naqilini ayıran tək qütblü elektrik açarından (1P) fərqli olaraq, 2 Qütblü DIN Dəmirə Montajlı Miniatür Devre Açıcısı daha yüksək təhlükəsizlik faktoru olan sıfır naqilin elektrikləşdirilməsi səbəbindən elektrik şoku riskindən qaçaraq, açma zamanı yanğın naqili ilə sıfır naqili sinxron şəkildə ayıracaq. Buna görə də, o, xüsusilə məişət kondisionerləri, su qızdırıcıları, paylayıcı əsas açarlar, kiçik güc avadanlığı və s. kimi enerji çatışmazlığından tam qorunma tələb edən proqramlar üçün uyğundur.

Niyə DIN Rail Dizaynı Sənaye Standartıdır?

1. Modulluq və Çeviklik

Bloklarla tikinti kimi, siz çoxlu açarları, qalıq cərəyan cihazlarını, kontaktorları və ya releləri rels üzərində yan-yana quraşdıra bilərsiniz.

Əgər dövrə əlavə budaq tələb edirsə, siz sadəcə olaraq bütün paylayıcı lövhəni dəyişdirmədən relsdəki boş yerə yeni açarı daxil etməlisiniz.

2. Müstəsna Quraşdırma Effektivliyi

Elektrikçilər üçün DIN relsinə quraşdırılmış miniatür elektrik açarının quraşdırılması bir neçə saniyə çəkir. Ənənəvi vintlə sabitlənmiş üsullarla müqayisədə quraşdırma vaxtı 80%-dən çox azalır.

3. Standartlaşdırma və Bir-birini əvəz etmək

IEC 60898 standartına riayət etməklə PUGAO elektrik açarları ABB, Schneider Electric və Siemens kimi markalara ölçü baxımından tam uyğun gəlir. Mövcud avadanlıqları dəyişdirmək lazımdırsa, məhsullarımız birbaşa əvəzedici kimi xidmət edir.

4. İstilik Yayılması və Baxım

Dəmir yolu montajı elektrik açarlarını dayandırır, onların arxasında effektiv istilik yayılmasını asanlaşdıran hava dövranı boşluğu yaradır.

Baxım üçün, sadəcə olaraq, şkafın bütün korpusunu sökmək ehtiyacını aradan qaldıraraq, xüsusi cihazı relsdən çıxarmaq lazımdır.

DIN relsinə montaj və sabit montaj: fərq nədir?

Dəmir yolu montajının seçilməsi üçün ssenarilər: Dəmir yolu montajı elektrik açarı tətbiqlərinin 90%-dən çoxu üçün üstünlük verilən seçimdir.

● Standart paylama qutuları və ya şkaflar

● Toplu quraşdırma tələb edən vəziyyətlər (mühəndislik layihələri)

● Gələcək təmir və ya genişləndirmənin tələb oluna biləcəyi hallar

● Yaşayış, kommersiya və əksər sənaye enerji paylama sistemləri

Funksiya

Həddindən artıq yükdən qorunma: Yük cərəyanı uzun müddət nominal dəyərini aşdıqda, MCB-nin içərisində olan bimetal istiliklə əyilir, mexaniki mexanizm işə salınır və dövrəni kəsir, xəttin həddindən artıq istiləşməsinin qarşısını alır və yanğına səbəb olur.

Qısaqapanmadan qorunma: Xəttdə qısaqapanma baş verdikdə və cərəyan dərhal yüksəldikdə, elektromaqnit vurucu sürətlə güclü maqnit qüvvəsi yaradır və kontaktları ayırmaq üçün əlaqə mexanizmini itələyir, millisaniyəlik açılma həyata keçirir.

Tam izolyasiya: Təmir və ya əsaslı təmir zamanı elektrik açarının əl ilə işləməsi eyni vaxtda yanğın xəttini və sıfır xəttini ayıra bilər, avadanlığın elektrikləşdirilməməsini təmin edir və operatorların təhlükəsizliyini qoruyur.

İkili monitorinq: Bu DIN Rail Montajlı Miniatür Devre Açıcısı real vaxt rejimində yanğın xəttinin və sıfır xəttinin cari vəziyyətini izləyə bilər və hər iki xəttdə hər hansı anormallıq olduqda dərhal qoruma əməliyyatını həyata keçirə bilər.

DIN relsinə quraşdırılmış elektrik açarını necə düzgün quraşdırmaq olar?

Məhsulun çatdırılması ilə birlikdə PUGAO hərtərəfli quraşdırma və texniki xidmət təlimatı təqdim edir; hər hansı problemlə qarşılaşsanız, satışdan sonrakı texniki dəstək komandamızla əlaqə saxlayın. DIN rels dizaynı quraşdırma prosesini asanlaşdırdığı üçün biz standart quraşdırma təcrübələrinə əsaslanan tövsiyələr də təklif edə bilərik.

Addım 1: Enerji təchizatını ayırın

Hər hansı bir əməliyyat etməzdən əvvəl, paylama qutusuna əsas enerji təchizatını kəsmək vacibdir. Gələn terminalları yoxlamaq üçün bir multimetr və ya gərginlik test cihazından istifadə edin; yalnız gərginliyin olmadığını təsdiqlədikdən sonra işə davam edin. İzolyasiya edilmiş əlcəklər və qoruyucu eynək taxmağı məsləhət görürük.

Addım 2: Quraşdırma mühitini yoxlayın

Paylayıcı qutuda standart 35 mm DIN relsinin quraşdırıldığını yoxlayın. İstiliyin yayılmasını və gələcək təmiri asanlaşdırmaq üçün kifayət qədər boşluq olduğundan əmin olun və relsin heç bir boşluq olmadan etibarlı şəkildə bərkidilməsini təsdiqləyin.

Addım 3: Elektrik kəsicisini dəmir yoluna quraşdırın

Elektrik açarının yuxarı klipini DIN relsi ilə hizalayın, sonra alt klip avtomatik olaraq yerinə oturana qədər aşağı basın. Cihaz etibarlı şəkildə sabitlənməlidir və hər hansı bir yırğalanma olmamalıdır.

Modul dizayn çoxlu elektrik açarlarının yan-yana quraşdırılmasına imkan verir.

Addım 4: Güc və Yük Xətlərini birləşdirin

Standart naqil konfiqurasiyası güc girişinin yuxarı terminallara və yük çıxışının aşağı terminallara qoşulmasını nəzərdə tutur. Göstərilən cərəyan dərəcəsinə cavab verən naqillərdən istifadə edin (məsələn, 32A kəsici üçün ≥4mm² naqil kəsiyi tövsiyə olunur). Boş birləşmələrin və ya həddindən artıq istiləşmənin qarşısını almaq üçün terminal vintlərini möhkəm sıxın.

Addım 5: Naqil və Quraşdırma Statusunu yoxlayın

Bütün naqil birləşmələrinin etibarlı olduğunu və heç bir çılpaq naqillərin üzə çıxmadığını təsdiqləyin. Polariteyi və faza ardıcıllığını yoxlayın - bu, üç fazalı sistemlər üçün xüsusilə vacibdir. Elektrik açarının "OFF" (əlaqəsiz) vəziyyətində olduğundan əmin olun.

Addım 6: Yandırma Testi

Əsas enerji təchizatını bərpa etdikdən sonra düzgün işləməsini yoxlamaq üçün elektrik açarını "ON" vəziyyətinə keçirin. Hər hansı anormal səs-küy, həddindən artıq istiləşmə əlamətləri və ya gözlənilməz sönmə əlamətlərini yoxlayın.

Tez-tez verilən suallar

1. Siz ticarət şirkətisiniz, yoxsa istehsalçısınız?

Biz DIN Rail Mount Miniature Circuit Breaker-da 10 illik təcrübəyə malik peşəkar fabrikik.

2. Siz xüsusi xidmət qəbul edirsiniz?

Biz OEM/ODM xidməti təqdim edirik, markanızın loqosunu məhsullara çap edə bilərik. Peşəkar texniki və kotirovkalar qrupu təsvirlərinizə və parametr tələblərinizə uyğun olaraq qənaətbəxş həllər təqdim edə bilər.
