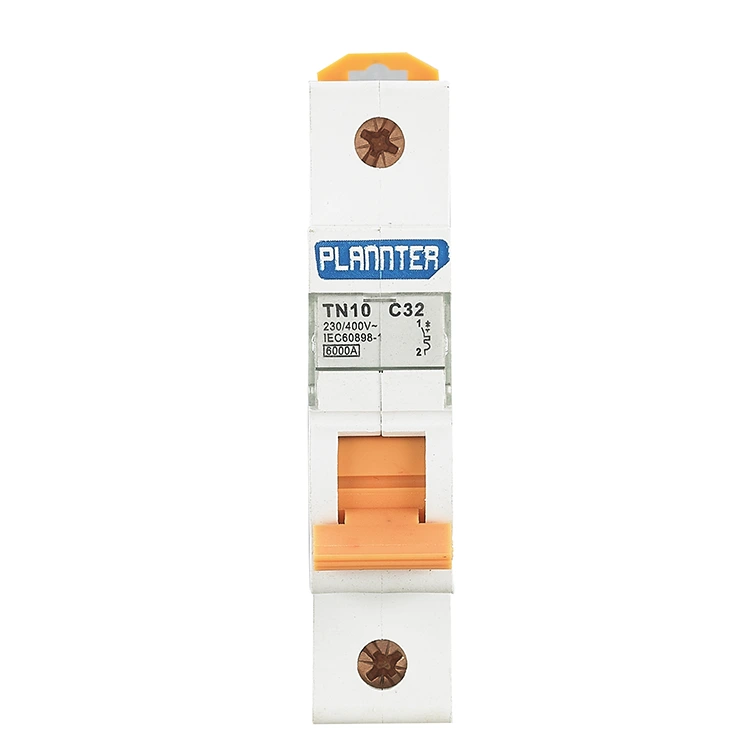

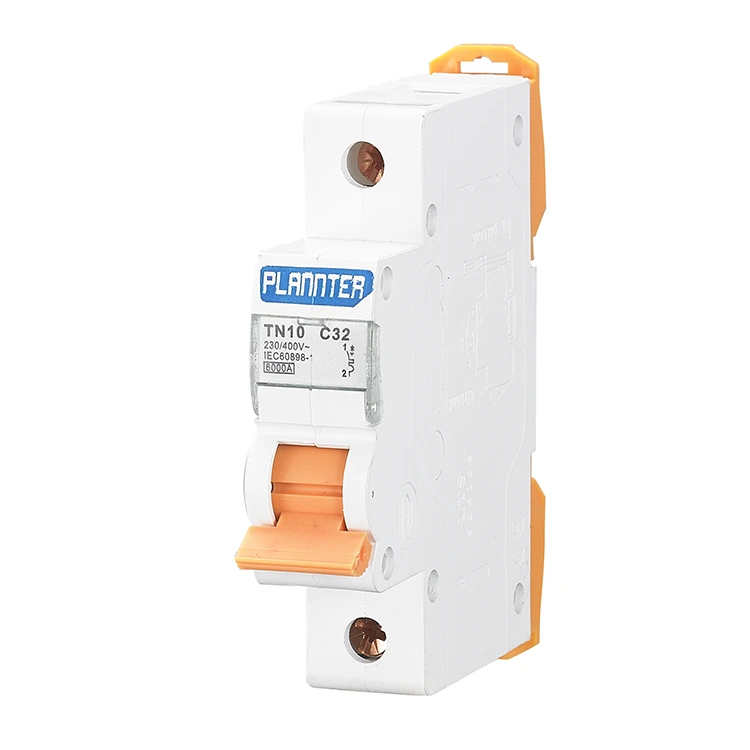

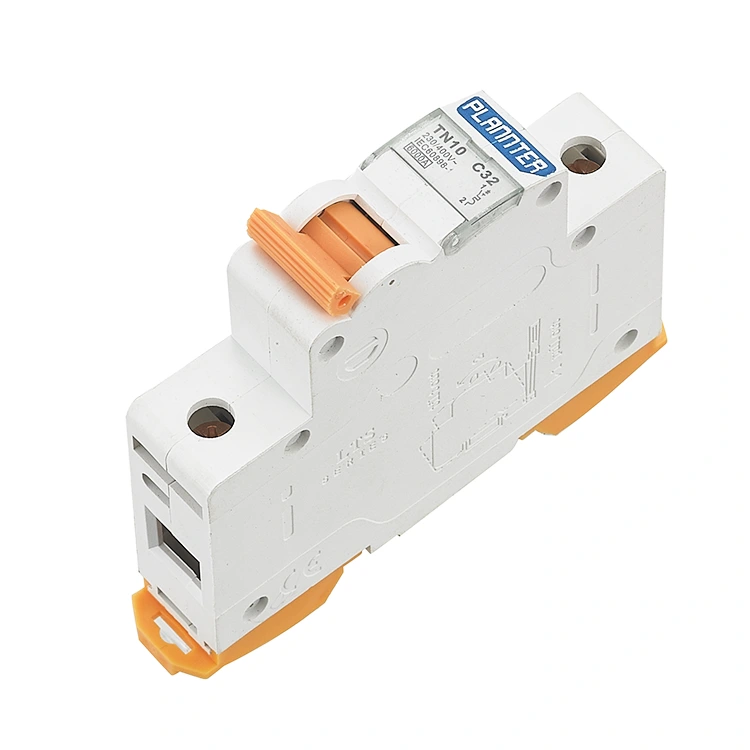

Qısa Qapanmadan Mühafizə üçün Devre kesiciler

Qısa Qapanmadan Mühafizə üçün Devre kesiciler aşağı gərginlikli enerji paylayıcı cihazdır. O, dövrəni effektiv şəkildə qoruyan bir qövs söndürmə cihazı ilə təchiz edilmişdir. Məişət və sənaye mühitlərində elektrik açarları dövrələrin təhlükəsiz işləməsini təmin etmək üçün bıçaq açarları, qoruyucular və istilik röleləri kimi elektrik komponentlərinin birləşməsinə oxşar rol oynayır.

Working Principle

Daxili olaraq, elektrik açarı iki əsas qoruyucu mexanizmə malikdir: tədricən həddindən artıq yüklənmələri aradan qaldırmaq üçün nəzərdə tutulmuş bimetalik zolaq və qısa dövrələrin idarə edilməsinə həsr olunmuş elektromaqnit bobin. Dövrənin bir neçə millisaniyə ərzində avtomatik kəsilməsini təmin etmək üçün cihaz işə salındıqda aşağıdakı əməliyyat ardıcıllığını yerinə yetirir:

Ani Algılama: Qısaqapanma baş verdikdə, elektrik kəsicinin içərisində yerləşən bobindən böyük bir cərəyan axır.

Maqnit Qüvvəsinin Yaradılması: Elektromaqnit induksiyası prinsiplərinə uyğun olaraq, bu müstəsna yüksək cərəyan ani olaraq olduqca güclü maqnit sahəsi yaradır.

Mexanik Təsir: Bu maqnit sahəsinin yaratdığı qüvvə ağır çəkic kimi hərəkət edərək, açma mexanizminə ani zərbə vurur.

Sürətli Ayırma: Elektrik kontaktları millisaniyələr ərzində zorla açılır, cərəyan axını kəskin şəkildə kəsilir və bununla da həddindən artıq istilik və ya alovlanma nəticəsində naqillərin əriməsinin qarşısını alır.

Elektrik kəsici dirəklərinin növləri

1. Bir qütblü elektrik açarları: Qısa Qapanmadan Mühafizə üçün Devre kesiciler yalnız bir keçid kontaktına malikdir və əsasən evdə işıqlandırma sxemləri və ya rozetkalar kimi birfazalı sxemlər üçün istifadə olunur.

2. İki qütblü elektrik açarları: iki qütblü elektrik açarlarında faza və neytral naqilləri idarə etmək üçün iki keçid kontaktı var. İki qütblü elektrik kəsiciləri adətən həm faza, həm də neytral naqillərin eyni vaxtda idarə edilməsi lazım olduğu ssenarilərdə istifadə olunur, məsələn, mühərrik idarəetmələri və ya iki fazalı enerji sistemləri.

3. 3 qütblü dövrə açarları: 3 qütblü elektrik açarlarında yükün təhlükəsiz və balanslaşdırılmış paylanmasını təmin etmək üçün üç ayrı elektrik xəttinin eyni vaxtda idarə olunmasını tələb edən kommersiya və sənaye avadanlıqları kimi üç ayrı faza naqilini idarə edən üç keçid kontaktı var.

Üstünlüklər

1. Qısa Qapanma Mühafizəsi üçün bu Elektrik Açarları standart 35 mm DIN rels montaj metodunu qəbul edir və ani başlanğıc cərəyanının öhdəsindən gəlmək üçün yüksək dəqiqlikli maqnit-termal ikiqat buraxma mexanizmini qəbul edir;

2. Uzunmüddətli istilik gərginliyi nəticəsində izolyasiyanın qocalmasının qarşısını almaq üçün təkmilləşdirilmiş izolyasiya sisteminin dizaynı;

3. AC400V-ə qədər nominal izolyasiya gərginliyi, həddindən artıq gərginlikdən qorunma ilə, fotovoltaik enerji istehsalı və kompleks enerji paylayıcı şəbəkə üçün uyğundur;

4. Yaşayış işıqlandırması, rozetkalar, mühərriklər, fotovoltaik sistemlər və yük tələbinin digər müxtəlif ssenarilərini qarşılamaq üçün 6A-dan 63A-a qədər nominal cərəyan variantları, kompakt və modul dizayn.

5. Məhsul xaricdə distribusiya və markanın fərdiləşdirilməsi tələbinə cavab verən OEM/ODM xidmətini dəstəkləyir. PUGAO (Plannter Electric) fabriki ISO9001 beynəlxalq keyfiyyət sistemi sertifikatından keçdi.

Tətbiq Ssenariləri

PUGAO-nun Qısa Qapanmadan Mühafizə üçün Elektrik Açarları yaşayış, kommersiya və sənaye enerji sistemlərində istifadə olunur və müxtəlif parametrlər üçün etibarlı qorunma təmin edir.

1. Məişət Elektrik Paylayıcı Sistemləri

İşıqlandırma, elektrik rozetkaları və məişət texnikası üçün sxemlərdə istifadə olunur; köhnəlmiş naqillər və ya cihazın nasazlığı nəticəsində yaranan qısaqapanma halında, telin yanmasının və ya yanğının baş verməsinin qarşısını almaq üçün enerji təchizatını sürətlə kəsirlər.

2. Ticarət Binalarının Enerji Sistemləri

Elektrik açarlarımız ticarət mərkəzləri, ofis binaları və otellər kimi ticarət obyektlərində enerji paylama sistemləri üçün uyğundur. Həm əsas, həm də şaxələnmiş dövrələrə tətbiq olunur, onlar qısa qapanmanın geniş yayılmış elektrik kəsilməsinə və ya avadanlıqların zədələnməsinə mane olur.

3. Sənaye Avadanlıqları və İstehsal Xətləri

Müxtəlif növ sənaye maşınları, elektrik mühərrikləri və avtomatlaşdırılmış istehsal xətlərində yerləşdirilir; onlar avadanlığın nasazlığı və ya naqillərdəki anomaliyalar zamanı enerjini sürətlə kəsirlər, beləliklə, texniki xidmət xərclərini və dayanma risklərini azaldaraq, avadanlıqların zədələnməsinin və istehsalda fasilələrin qarşısını alırlar.

4. Elektrik paylayıcı şkaflar və idarəetmə sistemləri

Çox dövrə üçün mərkəzləşdirilmiş qısaqapanmadan mühafizəni təmin edən əsas qoruyucu komponentlər kimi xidmət etmək üçün enerji paylayıcı şkaflar və idarəetmə panelləri daxilində quraşdırıla bilər. Bunlar ümumiyyətlə mühəndislik layihələrində və inteqrasiya olunmuş elektrik avadanlıqlarının birləşmələrində istifadə olunur.

5. Yüksək qısaqapanma cərəyanı mühitləri

Transformatorların və ya enerji təchizatı mənbələrinin yaxınlığında yerləşən dövrələr üçün - və ya yüksək qısaqapanma cərəyanı səviyyələri ilə xarakterizə olunan digər yerlərdə - yüksək kəsmə qabiliyyətinə malik elektrik açarları tələb olunur, bu məhsul ideal seçim kimi xidmət edir.

Tez-tez verilən suallar

S: Qısaqapanmadan qorunma və həddindən artıq yüklənmədən qorunma eyni şeydirmi?

Cavab: Xeyr. Onlar adətən eyni elektrik açarına inteqrasiya olunsalar da, fərqli prinsiplər üzərində işləyirlər. Aşırı yükdən qorunma istilik yığılmasına əsaslanaraq uzun müddətli həddindən artıq yüklərə qarşı qoruyur; qısaqapanmadan qorunma maqnit cazibə qüvvələrinə əsaslanaraq ani yüksək miqyaslı cərəyanlara qarşı qoruyur.

S: Niyə bəzi elektrik açarlarının gücü 6kA, digərləri isə 15kA-dır?

A: Bu, qırılma qabiliyyətini göstərir. 6kA reytinqi, etibarlı şəkildə kəsə biləcəyi maksimum qısaqapanma cərəyanının 6000 amper olduğunu bildirir. Faktiki qısaqapanma cərəyanı bu dəyəri keçərsə, elektrik açarı partlaya bilər. Daha böyük transformator tutumlu yerlər daha yüksək kəsmə qabiliyyəti olan elektrik açarları tələb edir; seçimdən əvvəl PUGAO-ya sizə peşəkar tövsiyələr və ya fərdi dizayn həlli təqdim etməsinə icazə verin.

S: Elektrik açarını təmizləyə bilərəmmi? Necə davam etməliyəm?

Cavab: Bəli, lakin siz əvvəlcədən enerji təchizatının tamamilə kəsildiyinə əmin olmalısınız.

Zəhmət olmasa, toz hissəciklərinin qövs söndürmə kamerasına daxil olmasının qarşısını alaraq, korpusdakı tozu silmək üçün quru parça istifadə edin.

Qəti şəkildə qadağandır: Plastik korpusu təmizləmək üçün kimyəvi həlledicilərdən və ya sudan istifadə etməyin, çünki bu, alov gecikdirən materialların işini poza və ya daxili qısaqapanmalara səbəb ola bilər.
